Замена вентилятора DR.J Professional HI-04
Используйте это руководство, чтобы заменить неисправный вентилятор в мини-проекторе DR.J Professional HI-04.
Вентилятор предотвращает перегрев устройства. Сломанный вентилятор может привести к перегреву устройства или к его полной невозможности включиться.
Перед использованием этого руководства обязательно просмотрите страницу с устранением неполадок. Иногда проблемы с перегревом могут быть вызваны длительной эксплуатацией, поэтому перезагрузите устройство и проверьте, сохраняется ли проблема.
Перед началом выключите устройство. Убедитесь, что устройство остыло, особенно если оно использовалось недавно, чтобы избежать ожогов.
Шаг 1

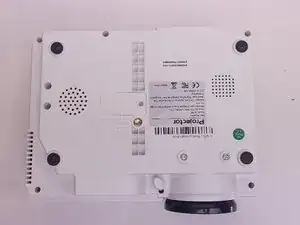

Переверните проектор так, чтобы снизу оказался вверх.

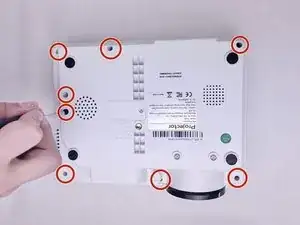

Удалите восемь винтов 10,0 мм крестовой отверткой Phillips #0.
Винты глубоко посажены в отверстия. Будьте осторожны, чтобы не уронить винты.

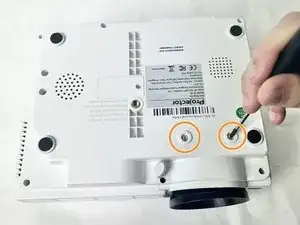

Удалите два винта 20,0 мм крестовой отверткой Phillips #0.
Шаг 2
Верните проектор в нормальное положение.

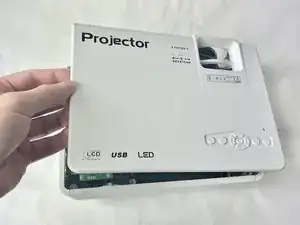

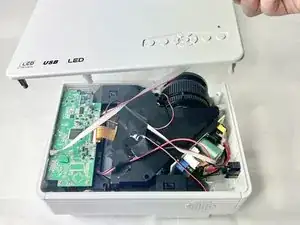

Снимите верхнюю крышку проектора.
Верхняя крышка должна сниматься достаточно легко, но действуйте осторожно при её снятии.
Не дергайте верхнюю крышку резко, так как к материнской плате и верхней крышке подключены кабели.
Шаг 3

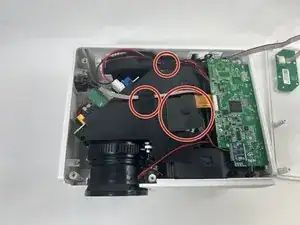

Удалите три куска ленты, закрепляющей кабели.
Сохраните ленту для повторной сборки.
Шаг 4

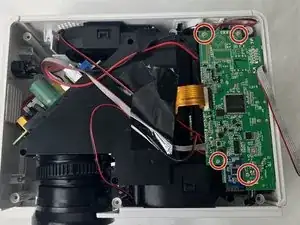

Используйте крестовую отвертку Phillips #0, чтобы удалить четыре винта 15,0 мм с материнской платы.
Старайтесь не уронить винты в устройство, их может быть трудно достать.
Шаг 5

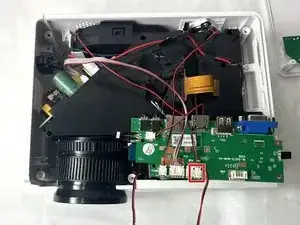

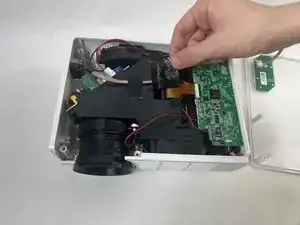

Сожмите защёлку у разъёма и тяните разъём прямо из гнезда, чтобы отсоединить силовой кабель от порта.
Кабель должен легко выходить, поэтому не тяните слишком сильно.
Шаг 6

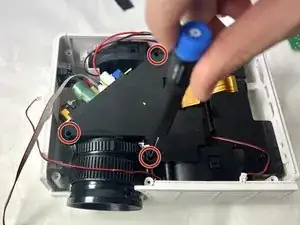

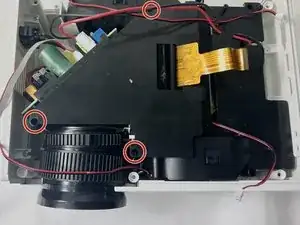

Используйте крестовую отвертку Phillips #0, чтобы удалить три винта 15,0 мм с чёрного кожуха.
Винты глубоко посажены в отверстия, поэтому будьте осторожны, чтобы не уронить их, их может быть трудно достать.
Шаг 7

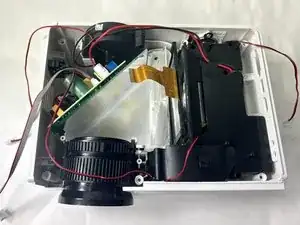

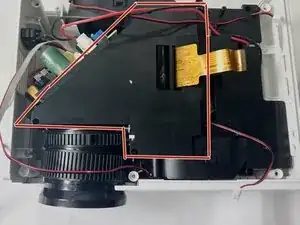

Осторожно снимите чёрный кожух.
Шаг 8

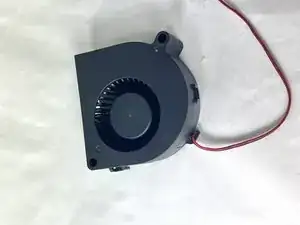

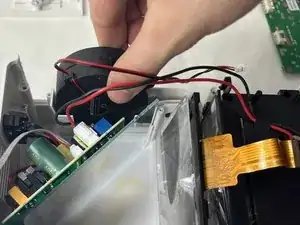

Осторожно извлеките вентилятор из проектора.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
