Замена вентилятора Panasonic SC-PM31

Снимите пять винтов 9 мм, крестовая головка #2, с боковой панели, ближайшей к кнопке питания.

Повторите процедуру для противоположной панели.

Снимите два винта 15 мм, крестовая головка #2, со задней части верхней панели.

Снимите средний винт 10 мм, крестовая головка #2, со задней части верхней панели.

Если у Вас нет пластикового инструмента для вскрытия, можно открыть корпус пальцем. Однако, если Вы используете руки, обязательно наденьте перчатки. Кромка панели очень острая.

Отведите заднюю половину панели немного от блока. Затем, начиная с верхнего заднего угла, проденьте пластиковый инструмент через образовавшийся зазор сзади вперёд. Панель должна отщелкнуться. Повторите процесс для противоположной панели.

Заглянув через сторону, ближайшую к кнопке питания, возьмите белый ленточный разъём пальцами и потяните его на себя, от задней платы.

Процесс потребует умеренного усилия; его можно облегчить, слегка покачивая ленту при снятии.

Снимите верхнюю панель. Потребуется слегка отогнуть пластиковую защёлку наружу, чтобы освободить зажим, прикреплённый к верхней части.

При сборке устройства снова подсоедините белый ленточный провод (Шаг 3) перед установкой верхней панели.

Снимите восемь винтов 9,5 мм, крестовая головка #2, крепящих заднюю панель к устройству.

Слегка потянув, отсоедините красно-чёрный кабель от светло-коричневой печатной платы.

Держась за обе стороны, разблокируйте пластиковую заднюю панель из металлических защёлок (расположенных по бокам корпуса), оттягивая пластик от металла. Сосредоточьтесь на освобождении сначала одной защёлки, затем другой.

Сдвиньте заднюю панель к себе и снимите её с устройства.

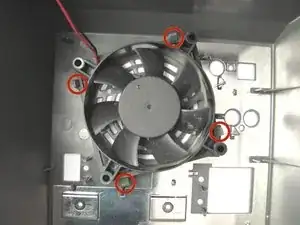

Переверните заднюю панель и найдите четыре защёлки, которые удерживают вентилятор на месте.

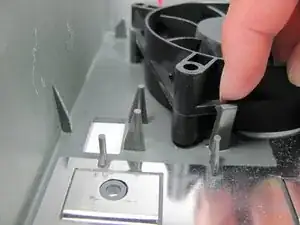

Поочерёдно разблокируйте каждую защёлку, оттягивая её наружу, и аккуратно приподнимайте корпус вентилятора от защёлок.

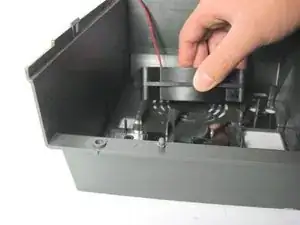

Снимите вентилятор, осторожно подняв его с задней панели.
