Замена ЖК-экрана Memorex 2Xtreme MP3830-01
Без исправного ЖК-экрана пользователь не сможет читать различную информацию, которую устройство должно отображать.
Шаг 1

Перед разборкой убедитесь, что бумбокс выключен, отключён от сети и из устройства извлечены батареи.
Начните с того, что переверните бумбокс так, чтобы его дно было наверху.
При переворачивании бумбокса антенна будет направлена вниз. Следите за тем, чтобы антенна не была повреждена при открытии устройства.
На дне вашего бумбокса в общей сложности 12 винтов с крестообразной шлицевой головкой. Расположение винтов, которые необходимо открутить для снятия нижней панели, обведено красным на изображении слева.
Удалите 12 винтов с помощью крестообразной отвёртки с дна панели.
Один винт, в верхнем левом углу, не нужно удалять для разборки устройства. Этот винт предназначен для антенны.
Шаг 2

После снятия всех 12 винтов можно отделить пластиковую нижнюю крышку от верхней половины бумбокса.
Сдвиньте нижнюю оболочку немного назад перед тем, как потянуть её вверх. Пластиковое дно поднимется прямо, но существует выступ, который входит под чёрную ручку и который сначала нужно освободить, как показано на изображении слева.
Антенна бумбокса должна быть выпрямлена, чтобы нижняя крышка могла быть поднята.
Между нижней и верхней половинами бумбокса проходит несколько проводов. Следите, чтобы не повредить и не порвать проводку при открытии устройства.
Шаг 3

Теперь бумбокс должен быть разделён на две отдельные части, соединённые только двумя проводами.
Отсоедините красный и чёрный провода, аккуратно захватив их белый пластиковый разъём и вытянув его из гнезда (обведено красным на изображении слева).
Кроме того, чёрный провод, выделенный в жёлтом квадратном поле на изображении слева, прикреплён к основной плате скотчем. Этот скотч можно безопасно удалить, чтобы обеспечить проводу больше свободы при разделении двух половин бумбокса.
Блок питания и антенна расположены в нижней половине бумбокса, а разъём для наушников, функциональные кнопки и ЖК-экран — в верхней половине.
Шаг 4

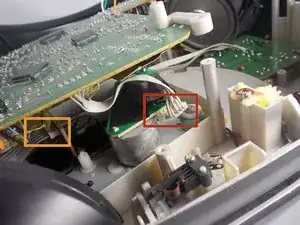

Под основной платой скрыто множество соединений.
Этот белый зажим, обведённый красным, — первый, который нужно снять.
Маленький ленточный кабель, обведённый оранжевым, — следующий кабель, который нужно отсоединить.
Для снятия этих соединений требуется значительная сила. Не бойтесь крепко тянуть за них.
Шаг 5

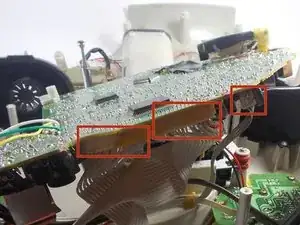

Необходимо удалить три разъёма, отмеченные на изображении.
Возможно, на них много клея. Если разъём не отходит, клей можно аккуратно отслоить или соскрести острым предметом.
Шаг 6

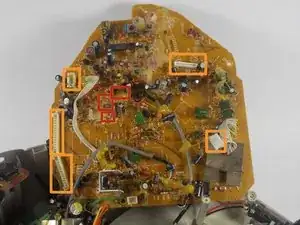

Осталось снять ещё несколько соединений с платы. Эти места отмечены красным.
Оранжевые квадраты показывают кабели, которые уже должны быть удалены.
Гораздо удобнее снимать средние защёлки с помощью набора прочных пинцетов.
Шаг 7

После отсоединения последних кабелей основная плата должна полностью отделиться от верхней половины бумбокса.

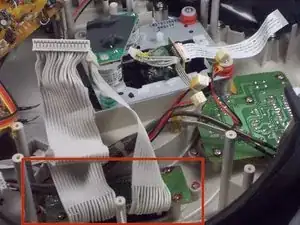

Под основной платой должно быть что-то похожее на это изображение.
Расположение ЖК-экрана, на который будут направлены следующие шаги, обведено жёлтым.
Шаг 8

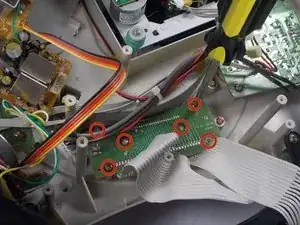

Отодвиньте кабели от задней стороны небольшой платы ЖК-экрана.
Его удерживают шесть винтов.
Шаг 9

После удаления последних винтов ЖК-экран освободится.
Просто потяните его вверх и выньте.
Заключение
Для сборки устройства снова выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
