Замена лазера Onkyo CR-515DAB
Приведённый выше CD-плеер не вращал диск, хотя FM-радио работало, как и DAB-радио (после сброса настроек к заводским при одновременном нажатии кнопок включения и стоп).
Многие камеры смартфонов обнаруживают невидимый инфракрасный (ИК) свет от лазера, но на этом устройстве ИК не было видно, поэтому лазер был заменён (£8 с AliExpress) и теперь работает.
Шаг 1

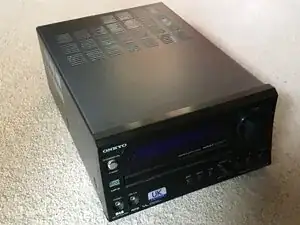

Показан общий вид CD-плеера, которому примерно 17 лет. Чтобы снять крышку, открутите примерно 9 чёрных винтов. Снимите ещё 2 чёрных винта внизу спереди, чтобы отщёлкнуть переднюю панель. Это открывает 2 утопленных винта медного цвета на передней грани, которые при снятии позволяют отсоединить передний конец.
Шаг 2

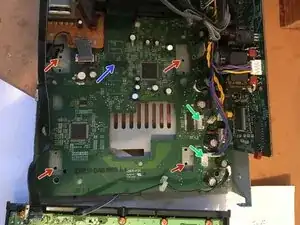

На изображении показаны внутренние печатные платы с отложенной в сторону передней панелью (в основном вне кадра внизу). При необходимости снимите ленточный кабель и зажимы для ограничивающих кабелей.
Сборка CD была снята путём откручивания 4 утопленных винтов медного цвета в каждом углу (красные стрелки указывают расположение). Отсоедините кабели CD от 2 разъёмов (зелёные стрелки) и ленточный кабель (сначала разблокируйте замок, синяя стрелка). Примечание: сборка CD также приклеена к основанию, поэтому её нужно поддеть для снятия.
Шаг 3

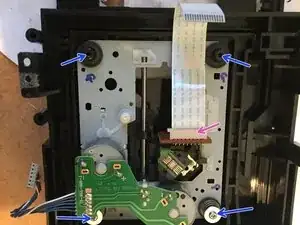

На изображении показано основание сборки CD. Отверните 4 винта и пружины, чтобы снять подмодуль лазера (синие стрелки, 2 уже сняты). Выньте ленточный кабель из разъёма (розовая стрелка — здесь нет замка).
Шаг 4

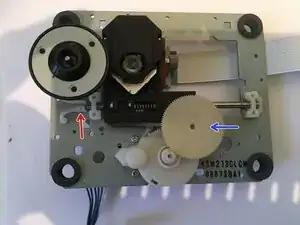

Снимите белую пластиковую шестерню (синяя стрелка), зажав защёлку с другой стороны. (Этот шаг можно пропустить, но он облегчает снятие подмодуля лазера).
Немного согните белый пластиковый рычаг (красная стрелка), чтобы можно было вынуть круглый металлический стержень. Затем подмодуль лазера (KSS-213CL) можно снять и заменить на новый (£8 с AliExpress или у других интернет-продавцов). Если у вас нет смазки, можно взять немного со старого модуля.
Шаг 5
На изображении показано основание снятого подмодуля лазера. Розовая стрелка указывает место, где изначально была шарик припоя, замыкавший лазер для защиты от статического электричества. Его необходимо удалить, чтобы лазер заработал.
Шарик припоя можно удалить паяльником и медной оплёткой для удаления припоя.
Поставщик нового лазера рекомендует отключить паяльник от сети перед демонтажем припоя, чтобы защититься от статического (?).
Поставщик также рекомендовал использовать заземляющие ремни при обращении. Поскольку в влажную (70% относительной влажности) британскую зиму я обычно не беспокоюсь о статике, я всё же заземлялся, прикоснувшись к радиатору из чрезмерной осторожности.
Заключение
Лазер был заменён, и CD-плеер теперь обнаруживает наличие диска, запускает его вращение и корректно считывает дорожки.
