Замена кнопок управления в Memorex 2Xtreme MP3830-01

Перед разборкой убедитесь, что бумбокс выключен, отключён от сети и из устройства вынуты все батареи.

Начните с переворачивания бумбокса так, чтобы его нижняя часть была направлена вверх.

При переворачивании бумбокса антенна будет направлена вниз. Следите, чтобы антенна не была повреждена при вскрытии устройства.

На нижней панели вашего бумбокса всего 12 винтов с крестовой шлицевой головкой. Места расположения винтов, которые нужно удалить для снятия нижней панели, обведены красным на изображении слева.

Удалите 12 винтов с нижней панели при помощи крестовой отвертки.

Один винт, в верхнем левом углу, удалять для разборки не требуется. Этот винт относится к антенне.

После удаления всех 12 винтов можно отсоединить пластиковую нижнюю крышку от верхней части бумбокса.

Перед подниманием сдвиньте нижнюю оболочку немного назад, затем потяните вверх. Пластиковая нижняя часть поднимется прямо, но имеется выступ, который входит под чёрную ручку и который нужно сначала освободить, как показано на изображении слева.

Антенна бумбокса должна быть выпрямлена, чтобы можно было поднять нижнюю крышку.

Между нижней и верхней половинами бумбокса проходят несколько проводов. Бережно обращайтесь с проводкой, чтобы не повредить и не порвать её при открытии устройства.

Бумбокс теперь должен быть разделён на две отдельные части, соединённые только двумя проводами.

Отключите красный и чёрный провода, аккуратно схватив их белый пластиковый разъём и вытянув его из гнезда (обведено красным на изображении слева).

Кроме того, чёрный провод, выделенный в жёлтом квадрате на изображении слева, приклеен к основной плате лентой. Эту ленту можно аккуратно снять, чтобы проводу было больше свободы при разделении двух половин бумбокса.

Блок питания и антенна находятся в нижней половине бумбокса, а разъём наушников, кнопки управления и ЖК-экран расположены в верхней половине.

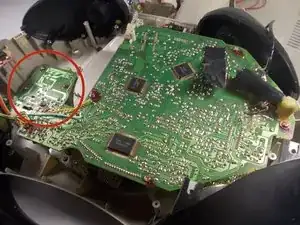

Плата, на которой расположены кнопки управления, находится слева от основной платы бумбокса.

При необходимости основную плату можно снять (описано в других руководствах), если доступ к плате с кнопками затруднён. Однако не рекомендуется снимать основную плату без необходимости, так как её удаление затруднительно.

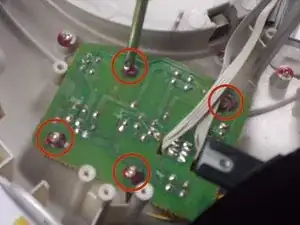

Плата с кнопками управления прикручена к корпусу бумбокса четырьмя винтами.

Удалите четыре винта крестовой отверткой и аккуратно вытащите плату из корпуса.

Будьте осторожны, чтобы не повредить белые провода, соединяющие плату кнопок с основной платой.

Выньте плату из корпуса, не отключая провода.

Переверните плату так, чтобы коричневая сторона была сверху (вместо зелёной стороны).

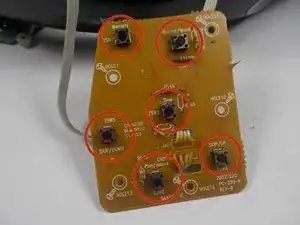

На плате всего шесть кнопок, соответствующих кнопкам на внешней панели. Найдите кнопку на этой плате, которую вы собираетесь заменить.

Рядом с кнопками на этой плате имеются белые метки. Это поможет определить, какую кнопку заменить.

После определения заменяемой кнопки переверните плату так, чтобы зелёная сторона была вверх.

Разместите плату так, чтобы было удобно работать паяльником.

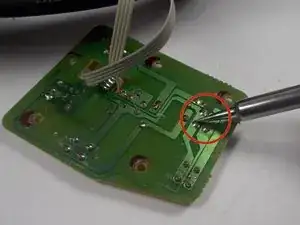

Нагрейте контакты заменяемой кнопки паяльником до тех пор, пока припой полностью не расплавится. Затем выньте кнопку с платы.

Установите новую рабочую кнопку и нанесите новый припой на контакты сзади паяльником.

У каждой кнопки всего четыре контакта, которые нужно удалить/запаять.

Убедитесь, что старый припой полностью удалён с платы, чтобы предотвратить короткое замыкание при подключении новой кнопки.
