Замена разъема для наушников Memorex 2Xtreme MP3830-01

Перед разборкой убедитесь, что радиоприемник выключен, отключён от сети и все батареи извлечены из устройства.

Начните с переворота радиоприемника так, чтобы дно было направлено вверх.

При перевороте радиоприемника антенна будет направлена вниз. Убедитесь, что антенна не повреждена при открытии устройства.

У вашего радиоприемника имеется 12 винтов с крестообразной головкой на дне. Места расположения винтов, которые необходимо удалить для снятия нижней панели, обведены красным на изображении слева.

Удалите 12 винтов с крестообразной головкой на нижней панели.

Один винт в верхнем левом углу не нужно удалять для разборки устройства. Этот винт предназначен для антенны.

После удаления всех 12 винтов можно отсоединить пластиковую нижнюю крышку от верхней части радиоприемника.

Слегка отодвиньте нижнюю оболочку назад перед тем, как поднять её вверх. Пластиковая нижняя часть поднимется прямо, но есть выступ, который помещается под черной ручкой, который сначала нужно освободить, как показано на изображении слева.

Антенна радиоприемника должна быть выпрямлена, чтобы нижнюю крышку можно было поднять.

Между нижней и верхней частями радиоприемника проходят несколько проводов. Будьте осторожны, чтобы не повредить или не порвать проводку при открытии устройства.

Радиоприемник теперь должен быть разделён на две отдельные части, соединённые только двумя проводами.

Отсоедините красный и черный провода, осторожно схватив их белый пластиковый конец и вытянув его из разъёма (обведённый красным на изображении слева).

Кроме того, черный провод, выделенный жёлтым квадратом на изображении слева, приклеен к основной плате. Этот скотч можно безопасно удалить, чтобы дать проводу больше свободного места при разделении двух половин радиоприемника.

Блок питания и антенна расположены в нижней половине радиоприемника, в то время как разъем для наушников, функциональные кнопки и экран LCD находятся в верхней половине.

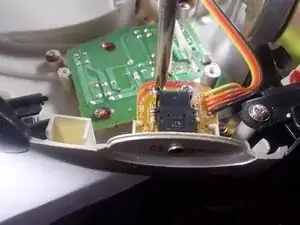

Используйте отвертку с крестовой головкой, чтобы удалить два винта, фиксирующие плату разъёма для наушников. Показано слева.

После удаления винтов осторожно поднимите заднюю сторону платы, поворачивая её от передней части.

После удаления схемы расположите
