Замена ремня привода ленты в радиоприёмнике с CD и кассетой Sony CFD-S05

Отверните винты на верхней части радиоприёмника.

Откройте дверцы CD и кассеты и снимите винты в отсеках.

Для открытия дверцы CD нажмите на нижний левый угол дверцы. Для открытия дверцы кассеты нажмите кнопку, расположенную слева от кнопки паузы.

Переверните радиоприёмник вверх дном и снимите крышку отсека для батареек. Отверните один винт под батарейками.

Снимите верхнюю часть корпуса настолько, чтобы получить доступ к проводам для отсоединения.

Не снимайте верхнюю панель полностью силой! К верхней крышке и печатной плате подключены провода.

Отсоедините все провода, подключённые к плате и к нижней стороне верхней части корпуса, вытягивая их в местах соединений.

Должны быть три пары красно-белых проводов, одна пара белых проводов, одна пара чёрных проводов и две ленточные шлейфы. Некоторые провода нельзя отсоединить от верхней части корпуса — в таком случае отключите соответствующие разъёмы от печатной платы.

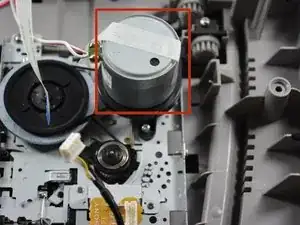

Найдите мотор привода на нижней стороне верхней части корпуса.

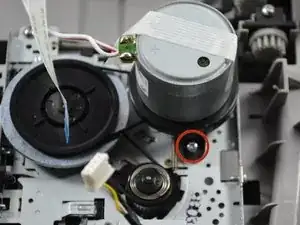

Отверните винт, крепящий мотор к верхней части корпуса.

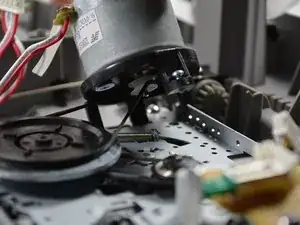

Поднимите мотор.

Не поднимайте слишком высоко, иначе сломается опорная стойка мотора.

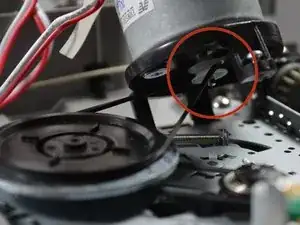

Отцепите большую ленту из-под мотора и снимите её.

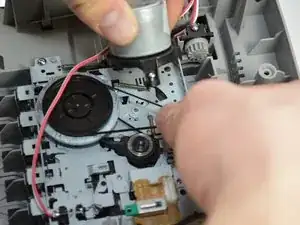

Установите новый ремень, зацепив его под мотором.

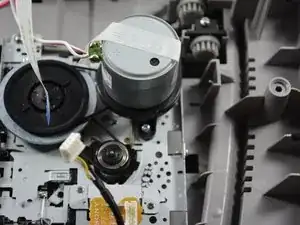

Опустите мотор на место и закрепите его винтом.
