Замена аудиоразъёма «Audio in» в радиопроигрывателе Sony CFD-S05 (CD и кассета)

Отворачивайте винты на верхней части радиоприёмника.

Откройте крышки CD и кассеты и снимите винты в отсеках.

Чтобы открыть крышку CD, нажмите на нижний левый угол крышки CD. Чтобы открыть крышку кассеты, нажмите кнопку, расположенную слева от кнопки паузы.

Переверните радио вверх дном и снимите крышку отсека батареек. Отверните один винт под батарейками.

Поднимите верхнюю часть корпуса радиоприёмника настолько, чтобы получить доступ к проводам для их отсоединения.

Не снимаете верхнюю крышку корпуса силой! К верхней крышке и печатной плате подключены провода.

Отсоедините все провода, подключённые как к печатной плате, так и к внутренней стороне верхней части корпуса, потянув их в месте подключения.

Это должно включать три пары красных и белых проводов, одну пару белых проводов, одну пару чёрных проводов и две плоские шлейфные ленты. Некоторые провода нельзя снять с верхней части корпуса; отсоедините эти разъёмы от печатной платы.

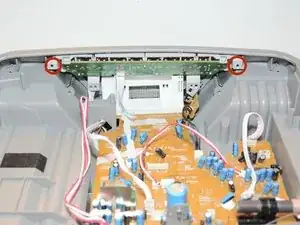

Отверните винты в верхней правой и верхней левой частях задней стороны панели с кнопками радиоприёмника.

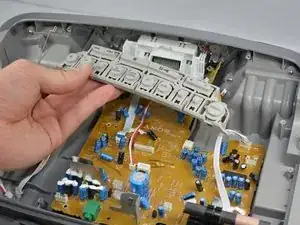

Вытащите кнопки радиоприёмника изнутри корпуса.

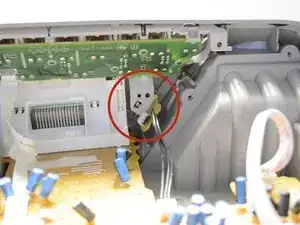

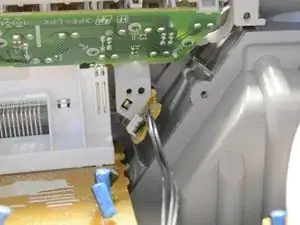

Вытащите аудиоразъём «Audio in», который находится на правой стороне радиоприёмника непосредственно под панелью кнопок.

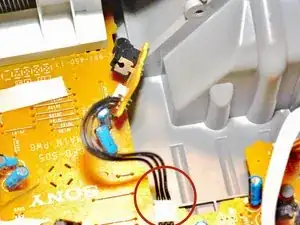

Снимите аудиоразъём с печатной платы, потянув провода в месте их подключения к плате.

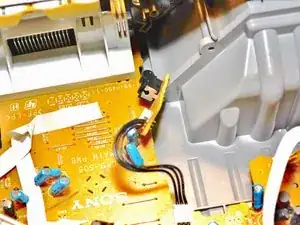

Подключите провода нового аудиоразъёма к печатной плате на те же контакты, где был старый разъём.

Вставьте новый аудиоразъём в отверстие на задней стороне передней панели радиоприёмника.
