Замена предохранителя Panasonic SC-PM31

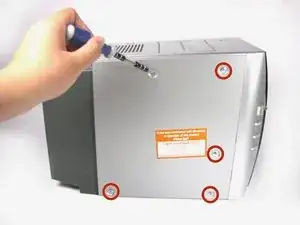

Снимите пять винтов Филлипс #2 длиной 9 мм с боковой панели, ближайшей к кнопке питания.

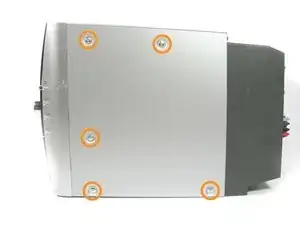

Повторите процедуру для противоположной панели.

Снимите два винта Филлипс #2 длиной 15 мм с задней части верхней панели.

Снимите средний винт Филлипс #2 длиной 10 мм с задней части верхней панели.

Если у вас нет пластикового инструмента для вскрытия, систему можно открыть пальцем. Однако если вы используете руки, обязательно наденьте перчатки. Кромка панели очень острая.

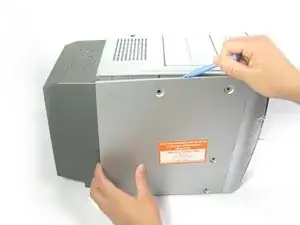

Отведите заднюю половину панели немного в сторону от корпуса. Затем, начиная с верхнего заднего угла, проведите пластиковым инструментом для вскрытия через образованную щель сзади вперед. Панель должна щелкнуть и отойти. Повторите процедуру для противоположной панели.

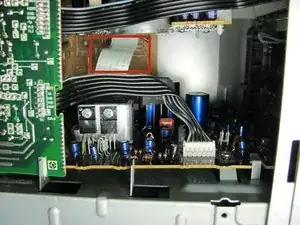

Смотря со стороны, ближайшей к кнопке питания, возьмите белый ленточный разъем пальцами и потяните его на себя, от платы на задней панели.

Процесс потребует умеренного усилия; облегчить его можно, пошевелив ленту во время извлечения.

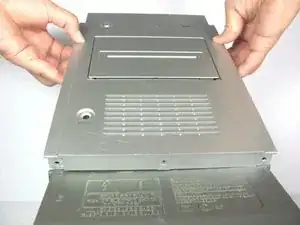

Снимите верхнюю панель. Для освобождения защелки, прикреплённой к верхней части, потребуется слегка отогнуть пластиковую защёлку наружу.

При обратной сборке устройства заново подключите белый ленточный провод (Шаг 3) перед установкой верхней панели.

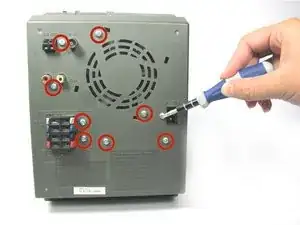

Снимите восемь винтов Филлипс #2 длиной 9,5 мм, которыми задняя панель крепится к устройству.

Осторожно потяните красный и черный провод, чтобы отсоединить их от бежевой платы.

Двумя руками отстегните пластиковую заднюю панель от металлических защёлок (расположены по бокам корпуса), оттягивая пластик от металла. Сосредоточьтесь на освобождении сначала одной защёлки, затем другой.

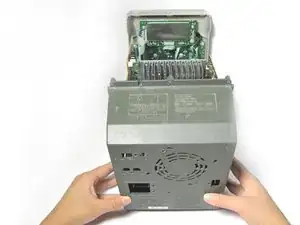

Сдвиньте заднюю панель к себе и снимите её с корпуса.

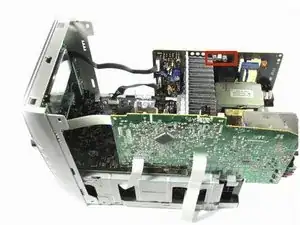

Осмотрите сверху бежевую и зелёную печатные платы и найдите предохранитель.

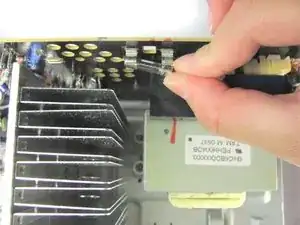

Осторожно выньте предохранитель из металлических держателей.
