Замена кассетного проигрывателя Panasonic SC-PM31

Снимите пять винтов Phillips #2 длиной 9 мм с боковой панели, ближайшей к кнопке питания.

Повторите процедуру для противоположной панели.

Снимите два винта Phillips #2 длиной 15 мм с задней части верхней панели.

Снимите средний винт Phillips #2 длиной 10 мм с задней части верхней панели.

Если у вас нет пластикового инструмента для открывания, вы можете открыть корпус пальцем. Однако при использовании рук обязательно наденьте перчатки. Панель очень острая.

Отведите заднюю половину панели немного от устройства. Затем, начиная с верхнего заднего угла, вставьте пластиковый инструмент для открывания в образовавшуюся щель сзади вперёд. Панель должна защёлкнуться и сняться. Повторите процедуру на противоположной панели.

Смотря со стороны, ближайшей к кнопке питания, возьмитесь пальцами и потяните белый ленточный разъём на себя, от задней платы.

Процесс потребует умеренного усилия; его можно облегчить, покачивая ленту при извлечении.

Снимите верхнюю панель. Потребуется немного отогнуть пластиковую защёлку наружу, чтобы разъединить крепление, прикреплённое к верхней части.

При сборке устройства заново присоедините белый ленточный провод (Шаг 3) перед установкой верхней панели.

Переверните верхнюю панель вверх ногами.

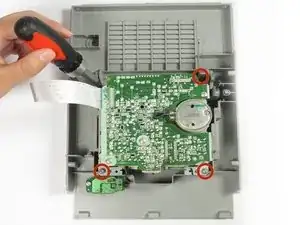

Снимите четыре винта куполообразной головки Phillips #2 длиной 9,5 мм, которые крепят кассетный блок к пластиковому корпусу.

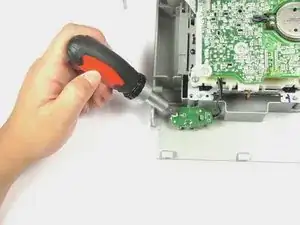

Снимите винт Phillips #2 длиной 9,5 мм с маленькой печатной платы.

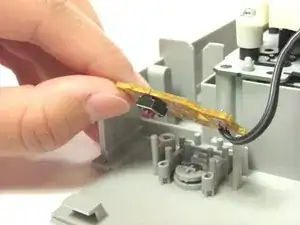

Поднимите маленькую печатную плату из пластика.

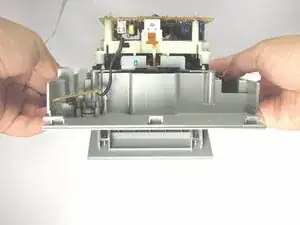

Поднимите устройство. Индексным пальцем правой руки нажмите защёлку к себе, чтобы вручную сдвинуть заднюю защёлку и открыть дверцу кассеты.

Дверца кассеты откроется снизу.

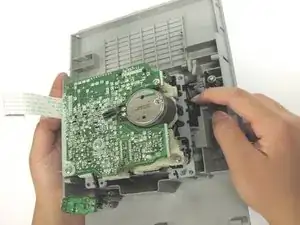

Осторожно извлеките кассетный проигрыватель из пластикового корпуса.
