Замена CD-ROM привода DigMedia MusicStore

Удалите шесть саморезов Philips #2 с нижней части корпуса.

ОСТОРОЖНОСТИ ПРИ СБОРОЧНЫХ РАБОТАХ: Чтобы предотвратить срывание резьбы при сборке, закручивайте винты назад медленно, пока не почувствуете, как резьба винта войдет в оригинальную пластиковую резьбу, а затем затягивайте винт нормально, но слабо - вы работаете с пластиковыми изделиями более 20 лет.

Аккуратно раскройте верхнюю и нижнюю части, чтобы увидеть гибкий шлейф, соединяющий две половины.

Разблокируйте и отключите гибкий шлейф. Разблокируйте, равномерно тянув за рычаг блокировки с обеих сторон, параллельно поверхности платы (не поднимая и не поворачивая), в сторону гибкого шлейфа.

Когда этот ZIF (ноль усилия вставки) разъем правильно разблокирован, гибкий шлейф должен просто выпасть из разъема (не нужно тянуть с усилием).

Просто снимите экран RF с устройства.

При повторной установке обратите внимание на 6 зацепляющихся креплений по краю экрана, которые должны совпадать с оригинальными позициями.

Отключите разъем цифрового аудио (красный) и разъем возврата выключателя крышки (синий) от платы управления.

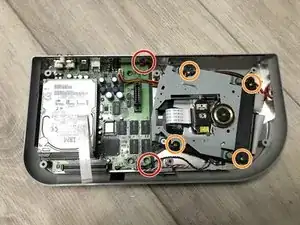

Открутите четыре винта Philips #2, которые крепят CD-ROM привод к шасси.

ОСТОРОЖНОСТИ ПРИ СБОРОЧНЫХ РАБОТАХ: Чтобы предотвратить срывание резьбы при сборке, закручивайте винты назад медленно, пока не почувствуете, как резьба винта войдет в оригинальную пластиковую резьбу, а затем затягивайте винт нормально, но слабо - вы работаете с пластиковыми изделиями более 20 лет.

Отключите большой 40-контактный разъем IDE и 4-контактный разъем питания ПК от CD-ROM привода.

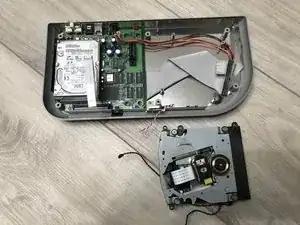

Снимите CD-ROM привод из шасси.
