Замена оптического привода радиоплеера и кассетного плеера Sony CFD-S05

Электроника

Это руководство по замене оптического привода для радиоплеера и кассетного плеера Sony. Эта замена может понадобиться, если радиоплеер больше не считывает и не воспроизводит музыку с компакт-диска. Оптический привод используется для считывания данных, хранящихся на компакт-диске, и позволяет радиоплееру воспроизводить музыку. Эта замена решит проблему, когда радиоплеер не воспроизводит музыку при установке компакт-диска. Для этого не требуется специальных навыков, и ничего необычного в этом ремонте нет.

Шаг 1

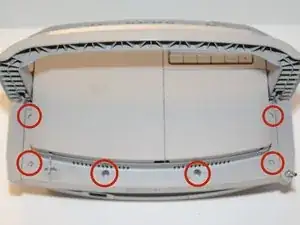

Открутите винты на верхней части радиоплеера.

Шаг 2

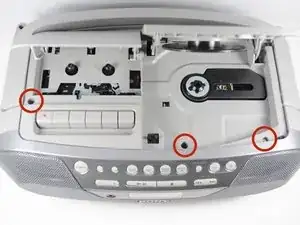

Откройте дверцы CD и кассеты и удалите винты в отсеках.

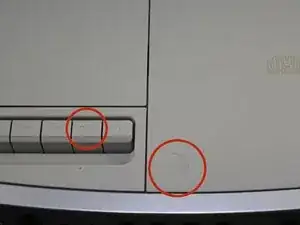

Чтобы открыть дверцу CD, нажмите на нижний левый угол дверцы. Чтобы открыть дверцу кассеты, нажмите кнопку, расположенную слева от кнопки паузы.

Шаг 3

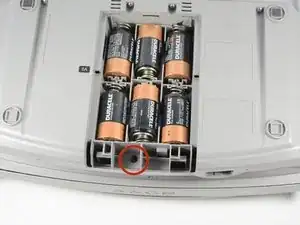

Переверните радиоплеер вверх ногами и снимите крышку отсека для батарей. Открутите один винт под батареями.

Шаг 4

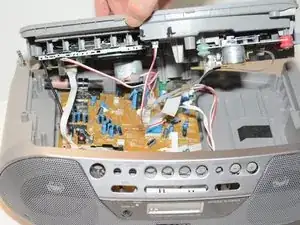

Удалите верхнюю часть радиоплеера достаточно, чтобы получить доступ к проводам для снятия.

Не пытайтесь резко снять всю верхнюю часть радиоплеера! К верхней крышке и плате будут подключены провода.

Шаг 5

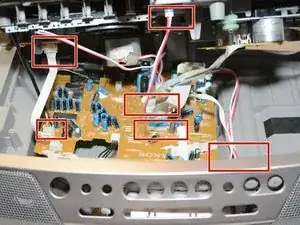

Снимите все провода, подключенные как к плате, так и к нижней части верхней крышки радиоплеера, потянув их за места подключения.

Это должно включать три комплекта красных и белых проводов, один комплект белых проводов, один комплект черных проводов и два ленточных провода. Некоторые из них не могут быть отключены от верхней части радиоплеера. Отсоедините эти разъемы от платы.

Шаг 6

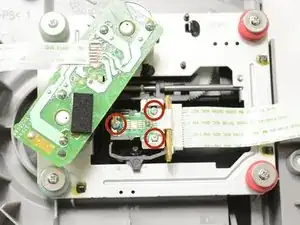

Открутите три винта на оптическом приводе, который находится на нижней стороне крышки.

Оптический привод расположен прямо под CD-плеером на нижней стороне верхней части радиоплеера.

Шаг 7

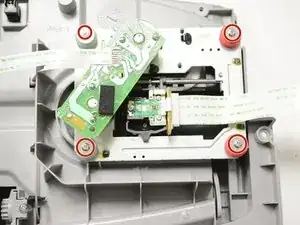

Установите новый оптический привод.

Убедитесь, что он правильно выровнен.

Шаг 8
