Замена лазерного модуля Onkyo C-7030

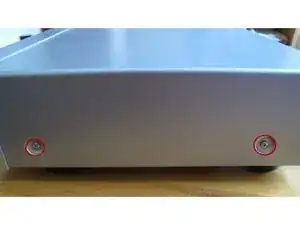

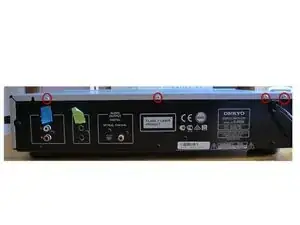

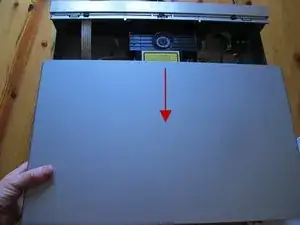

Чтобы снять верхнюю крышку, выкрутите 4 винта с крестообразным шлицем на верхней задней части корпуса и по 2 винта с каждой стороны. Сдвиньте крышку назад, в сторону задней части устройства.

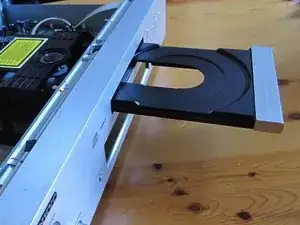

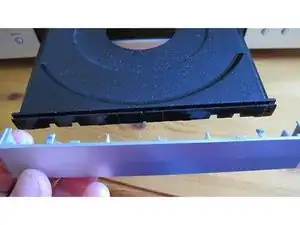

Этот шаг также можно выполнить первым. Подключите CD-плеер и нажмите кнопку извлечения. Снимите переднюю рамку. Затем снова отключите CD-плеер от сети. Пока устройство подключено, не смотрите в лазер, хотя в этой модели лазер хорошо защищён и прямой доступ к нему затруднён.

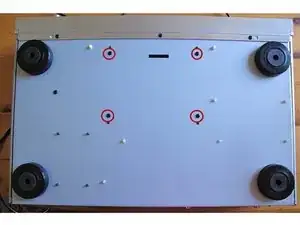

Осторожно переверните CD-плеер так, чтобы была видна нижняя сторона. Снимите 4 винта с крестообразным шлицем, которые крепят корпус к монтажной пластине (фото слева).

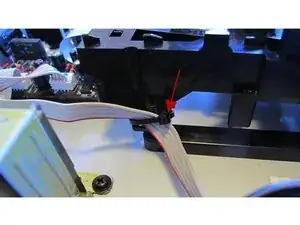

Теперь снова поставьте устройство на ножки. С лицевой стороны плеера к боковой части корпуса прикреплён шлейф, зафиксированный стяжкой (см. красную стрелку). Стяжку следует перерезать ножницами. При повторной сборке замена стяжки не требуется (центральное фото).

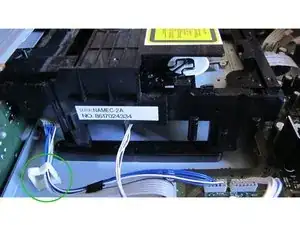

С правой стороны корпуса поднимите шлейф и провода из разъёма возле передней части корпуса из белого направляющего крепления на монтажной пластине (зелёный круг). Снимать разъёмы полностью не нужно (фото справа).

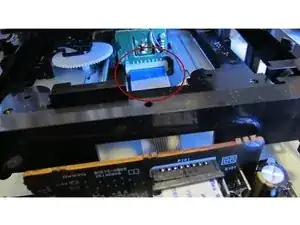

Снимите широкий плоский шлейф с задней части лазерного модуля (красный овал). Тяните шлейф прямо наружу, аккуратно но уверенно, удерживая его за синюю зону рядом с разъёмом.

Теперь можно снять корпус. Я оставил разъёмы на правой стороне корпуса подключёнными, они достаточно длинные, чтобы оставить их связанными. Необходимо частично закрыть лоток диска, затем аккуратно сдвинуть весь корпус назад, пропуская лоток через отверстие в передней панели.

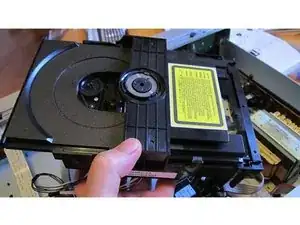

На фото показан корпус сразу после снятия; видно, что лоток частично закрыт, чтобы можно было вынуть корпус из корпуса CD-плеера. На данном этапе разъёмы на корпусе и на лазерном модуле всё ещё подключены. Отсоединён лишь широкий плоский шлейф с задней части лазерного модуля в корпусе.

Переверните корпус, чтобы получить доступ к плате лазерного модуля. При подключённых разъёмах я опирал корпус на край корпуса CD-плеера для удобства работы. Теперь удобно отсоединить разъём на лазерном модуле (жёлтый прямоугольник): возьмите лопаточку и приподнимайте сначала один край, затем другой, пока разъём не выйдет.

Есть четыре винта с пружинным креплением (крестообразный шлиц), как отмечено на левой фотографии. Снимите винты, затем пружины под ними, обращая внимание на направление конической развёртки пружин для последующей сборки. Лазерный модуль теперь можно поднять и вынуть из корпуса.

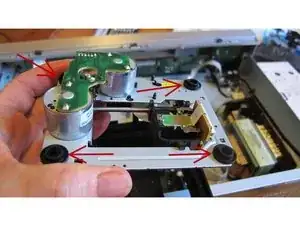

Под пружинами находятся резиновые прокладки (показаны стрелками на правой фотографии). Их необходимо снять и перенести на новый лазерный модуль. Установите их в отверстия нового модуля так же, как они были на старом модуле.

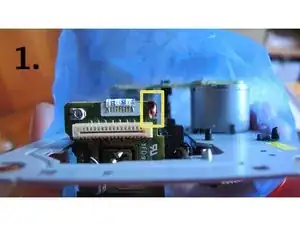

Перед установкой нового модуля в корпус необходимо удалить каплю припоя, используемую для защиты модуля при транспортировке. На фото 1 эта капля показана в жёлтом прямоугольнике, отмечена красным продавцом, чтобы я мог её легко опознать. Без её удаления CD-плеер работать не будет.

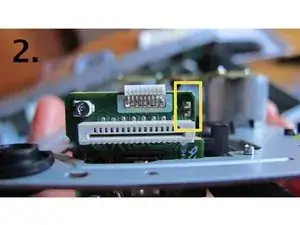

Нагрейте каплю паяльником и сдвиньте её или отсосите при помощи приспособления для удаления припоя, когда она расплавится. После этого контакт должен выглядеть аналогично фото 2.

Для обратной сборки после подготовки нового лазерного модуля выполните шаги в обратном порядке.
