Замена платы цепи радиоприёмника и кассетного плеера Sony CFD-S05

Отвинтите винты на верхней части радиоприёмника.

Откройте крышки CD и кассеты и снимите винты в отсеках.

Чтобы открыть крышку CD, нажмите на нижний левый угол крышки. Чтобы открыть крышку кассеты, нажмите кнопку, расположенную слева от кнопки паузы.

Переверните радиоприёмник вверх дном и снимите крышку отсека батареек. Отвинтите один винт под батарейками.

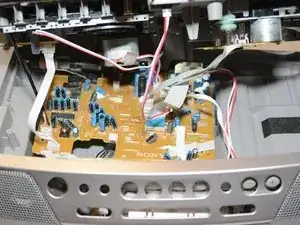

Отодвиньте верхнюю часть радиоприёмника так, чтобы получить доступ к проводам для их отсоединения.

Не снимайте верхнюю панель радиоприёмника силой целиком! К верхней крышке и плате подключены провода.

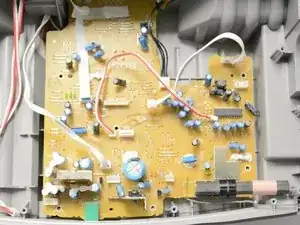

Отсоедините все провода, подключённые как к плате, так и к нижней стороне верхней части радиоприёмника, потянув за места их подключения.

Это должно включать три набора красно-белых проводов, один набор белых проводов, один набор чёрных проводов и две лентовые шлейфа. Некоторые провода невозможно отсоединить от верхней панели радиоприёмника. Отсоедините эти разъёмы от платы.

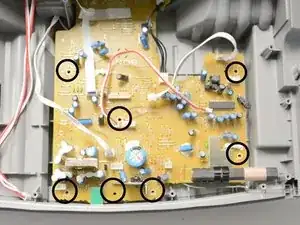

Отвинтите винты на плате.

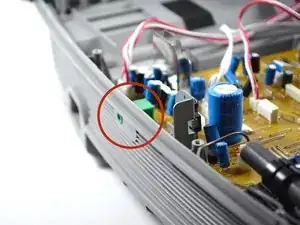

Освободите зелёный разъём для наушников на задней части платы, потянув заднюю часть радиоприёмника и приподняв плату.

Это может быть немного сложно — не тяните слишком сильно, так как корпус радиоприёмника может треснуть.

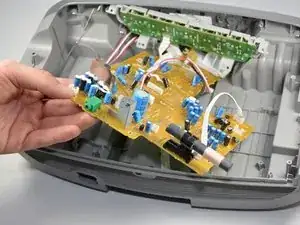

Выньте плату из радиоприёмника.

Установите и выровняйте новую плату и закрепите её винтами.

Подключите обратно провода, которые были отключены на предыдущих шагах.
