Замена передней панели Panasonic SC-PM31
Передняя панель этого устройства довольно легко снимается — она удерживается защёлками, но сначала необходимо снять верхнюю и боковые панели. Однако используя это руководство, крестовую отвёртку #2 и пластиковый инструмент для открытия, замена займёт примерно 15 минут.
Шаг 1
Снимите пять винтов 9 мм, крестовая насадка #2, с боковой панели, ближайшей к кнопке питания.
Повторите процедуру для противоположной панели.
Снимите два винта 15 мм, крестовая насадка #2, с задней части верхней панели.
Снимите средний винт 10 мм, крестовая насадка #2, с задней части верхней панели.
Шаг 2
Если у вас нет пластикового инструмента для открытия, систему можно открыть пальцем. Однако если вы используете руки, обязательно наденьте перчатки. Панель очень острая.

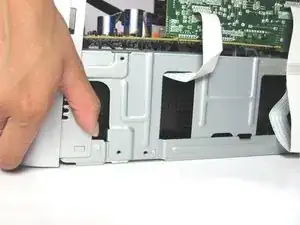

Отведите заднюю половину панели немного от корпуса. Затем, начиная с верхнего заднего угла, проведите пластиковым инструментом через образовавшийся зазор сзади вперёд. Панель должна отщелкнуться. Повторите процедуру на противоположной панели.
Шаг 3

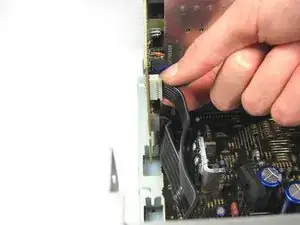

Заглянув через сторону, ближайшую к кнопке питания, потяните белый ленточный разъём к себе, от задней платы.
Процедура потребует применения умеренной силы; облегчить её можно, осторожно покачивая ленту при снятии.
Шаг 4
Снимите верхнюю панель. Потребуется слегка отогнуть пластиковую защёлку наружу, чтобы разжать фиксатор, прикреплённый к верхней части.
При повторной сборке устройства сначала заново подсоедините белый ленточный провод (Шаг 3), а затем устанавливайте верхнюю панель.
Шаг 5
В отличие от других разъёмов ленточных проводов, белый разъём (только на этом шаге) не приклеен к ленточному проводу. Его нельзя и не следует вытягивать полностью.

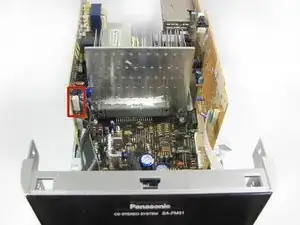

Найдите белый разъём, где верхний чёрный ленточный провод присоединяется к зелёной и чёрной плате.

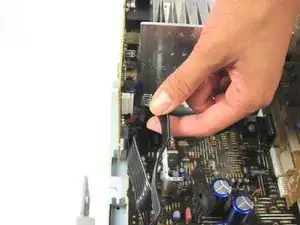

Сожмите язычки белого разъёма и вытащите его частично.
Держите чёрный ленточный провод непосредственно и вытащите его до конца.
Шаг 6

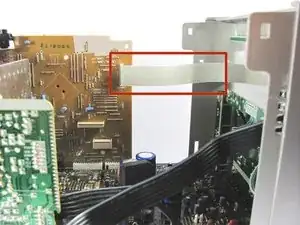

Вытяните белый ленточный кабель из его основания на коричневатой плате, расположенной на стороне системы, противоположной кнопке питания.
Шаг 7

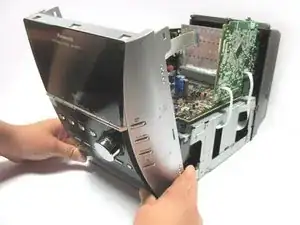

На нижних сторонах передней панели оттяните защёлки наружу, чтобы расстегнуть фиксирующие защёлки.
Наклоните всю систему вверх и разблокируйте нижний фиксатор передней панели, потянув его на себя.
После того как установите систему обратно на место, потяните переднюю панель на себя, чтобы снять её.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
