Замена привода компакт-дисков Panasonic SC-PM31

Удалите пять 9-мм винтов Phillips №2 с боковой панели, ближайшей к кнопке питания.

Повторите процесс с противоположной панелью.

Удалите два 15-мм винта Phillips №2 с задней части верхней панели.

Удалите средний 10-мм винт Phillips №2 с задней части верхней панели.

Если у Вас нет пластикового инструмента для вскрытия, Вы можете открыть устройство пальцем. Однако, если Вы решите использовать руки, обязательно наденьте перчатки. Край панели очень острый.

Немного отведите заднюю половину панели от блока. Затем, начиная с верхнего заднего угла, проведите пластиковым инструментом через образовавшийся зазор от задней части к передней. Панель должна отскочить. Повторите процесс на противоположной панели.

Глядя внутрь с боковой стороны, ближайшей к кнопке питания, потяните белый ленточный кабель на себя, отсоединяя его от задней платы.

Процесс потребует умеренных усилий, а отделение кабеля можно облегчить, слегка покачивая его при вытягивании.

Снимите верхнюю панель. Вам необходимо немного отогнуть наружу пластиковую защёлку, чтобы разомкнуть фиксатор, прикреплённый к верхней части.

При сборке устройства подключите белый ленточный кабель (шаг 3) до установки верхней панели.

В отличие от других разъёмов ленточных кабелей, белый разъём (только на этом шаге) не прикреплён к ленточному кабелю. Его нельзя и не следует вытягивать полностью.

Найдите белый разъём, к которому подключается чёрный ленточный кабель сверху, на зелёно-чёрной плате.

Сожмите фиксаторы на белом разъёме и вытяните его частично.

Удерживая чёрный ленточный кабель непосредственно руками, вытяните его полностью.

Вытяните белый ленточный кабель из его гнезда на коричневой плате, расположенной на стороне устройства, противоположной кнопке питания.

На нижних боковых сторонах передней панели потяните язычки наружу, чтобы разомкнуть защёлки.

Наклоните устройство вверх и отсоедините нижнюю защёлку передней панели, потянув её на себя.

После того, как установите устройство обратно, потяните переднюю панель на себя, чтобы снять её.

Снимите восемь 9,5-мм винтов Phillips №2, крепящих заднюю панель к устройству.

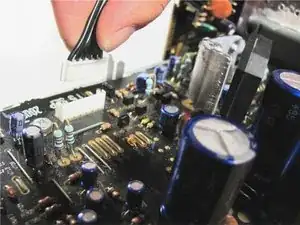

Лёгким движением отключите красный и чёрный кабель от коричневой платы.

Двумя руками разомкните пластиковую заднюю панель с металлическими защёлками (расположенными по бокам блока), отводя пластик от металла. Сначала разомкните одну защёлку, затем другую.

Сдвиньте заднюю панель на себя и снимите её с устройства.

Поверните устройство так, чтобы его передняя часть была обращена к Вам.

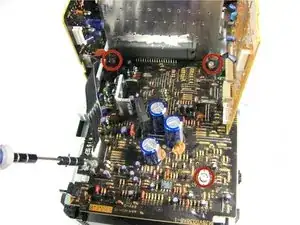

Удалите четыре 5,5-мм винта Phillips №2, которые крепят основную плату (чёрную плоскую плату).

Отключите разъём кабеля от основной платы, потянув разъём вверх.

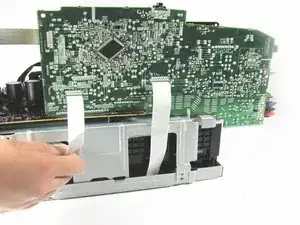

Отсоедините два боковых ленточных кабеля с зелёной стороны коричнево-зелёной платы, вытянув их снизу.

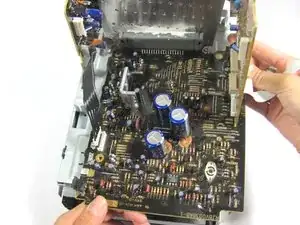

Сдвиньте основную плату от зелёно-чёрной платы, а затем поднимите вверх.

Поверните устройство так, чтобы сторона с платой была обращена к Вам.

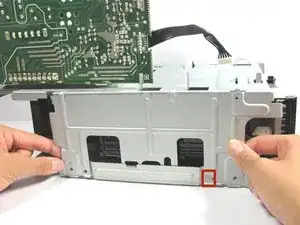

Слегка разведите стороны металлического корпуса привода компакт-дисков, чтобы разомкнуть защёлки, удерживающие оболочку.

Повторите предыдущий шаг с другой стороны.

Поверните устройство так, чтобы передняя часть была обращена к Вам.

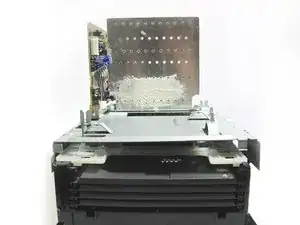

Поднимите металлический корпус привода компакт-дисков вверх и отделите от устройства.

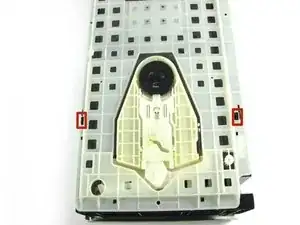

Нажмите вниз на два чёрных фиксатора и потяните пластиковую решётку на себя.

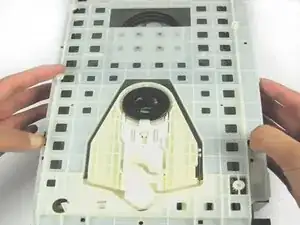

Снимите пластиковую решётку с корпуса привода дисков.

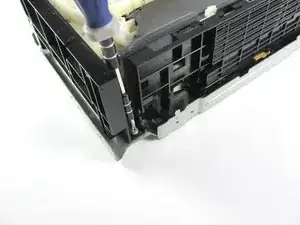

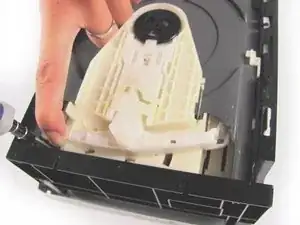

Снимите два 9,5-мм винта, крепящих корпус привода дисков к основанию.

Один из винтов на этом этапе находится внутри корпуса привода. Вам понадобится длинная отвёртка, чтобы добраться и выкрутить его.

При сборке устройства наденьте переднюю панель перед закручиванием винтов — это поможет правильно совместить отверстия.

Поверните устройство так, чтобы его передняя часть была обращена к Вам.

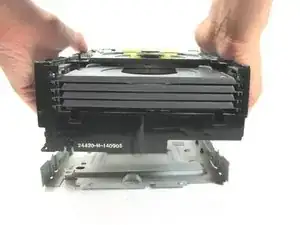

Поднимите корпус привода дисков и отделите его от нижней панели.
