Замена разъёма зарядки Jawbone Big Jambox
Если разъём зарядки в вашем Jambox утрачен или неисправен, выполните следующие шаги для его замены. Это руководство требует минимальной пайки.
Шаг 1

Снимите обе торцевые крышки, вставив пластиковый инструмент для вскрытия в центр шва. Обходите края, чтобы полностью поддеть и снять крышки.
Из-за внутренних защёлок, удерживающих торцевые крышки, при приложении усилия соблюдайте осторожность.
Шаг 2


Переверните Jambox. Отделите указанные резиновые вкладки, при необходимости используя пластиковый инструмент для вскрытия.
Возможно, имеет смысл снять вкладки наполовину, чтобы избежать повторного приклеивания при сборке.
Снимите три винта T6 длиной 7,0 мм под каждой резиновой вкладкой.
Поскольку винты имеют разную длину, отложите их в сторону по отдельности.
Шаг 3


Положите Jambox логотипом Jawbone к себе и в правильной ориентации так, чтобы левая торцевая крышка была сверху.
Отвинтите указанные винты T6 длиной 9,7 мм.
Осторожно отожмите защёлки от их креплений, чтобы нижняя панель можно было снять.
Переверните Jambox так, чтобы другая торцевая крышка была сверху. С этой стороны находится USB-кабель (металлическая контактная пластина заземления, выделена оранжевым). Повторите два предыдущих шага.
Шаг 4

Подденьте нижнюю панель, приподнимая её от корпуса.
Поднимите низ. Может потребоваться некоторое усилие, так как нижняя панель приклеена к корпусу.
После снятия станет видна батарея.
Шаг 5

Перед откручиванием сделайте фотографию верхнего вида. Так при сборке вы будете знать ориентацию металлических пластин заземления.
Отвинтите восемь указанных винтов T6 длиной 9,8 мм. Снимите металлические пластины заземления.
Шаг 6

После удаления всех восьми винтов разожмите стороны Jambox, чтобы приподнять внутренний блок от оболочки.
Шаг 7

С батареей спереди снимите три указанных винта T6 длиной 9,5 мм.
После удаления винтов поднимите маленькую пластиковую пластину, под ней находится вспомогательная плата.
Шаг 8

Поверните Jambox так, чтобы была видна панель кнопок.
Снимите указанные винты T6 длиной 9,6 мм.
Небольшая пластиковая заслонка закрывает вид на один из винтов, выделена оранжевым. Чтобы открутить его, просто отведите заслонку в сторону.
Шаг 9

Снимите панель кнопок.
Шаг 10

Снимите цветную ленту, соединяющую плату зелёных кнопок с синей вспомогательной платой, подняв небольшие чёрные зажимы, фиксирующие ленту, пальцем.
Шаг 11

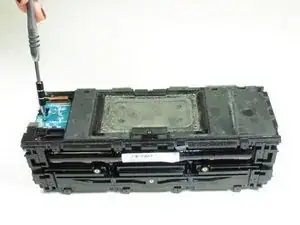

Снимите указанный винт T6 длиной 7,4 мм, удерживающий вспомогательную плату.
Осторожно поднимите вспомогательную плату и отложите её в сторону.
Шаг 12

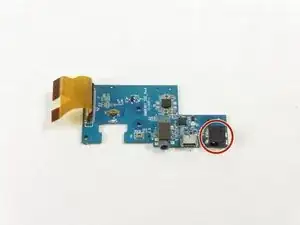

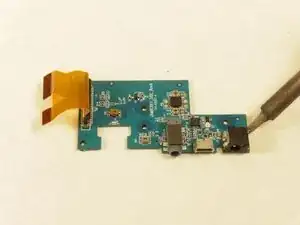

После снятия вспомогательной платы используйте паяльник, чтобы нагреть металл, удерживающий разъём зарядки (указан на изображении).

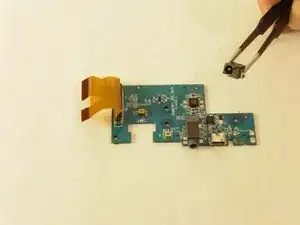

Снимите разъём зарядки с вспомогательной платы.
При обращении с паяльником соблюдайте осторожность из‑за высокой температуры.
Шаг 13

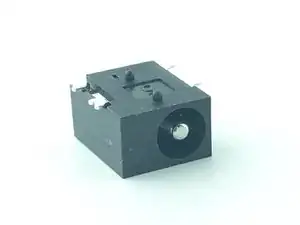

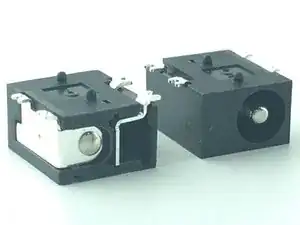

Новый разъём зарядки нужно припаять к плате. Для точного соответствия используйте номер детали Digi-Key CP-018HPJCT-ND.
Шаг 14

Мультиметром проверьте все 3 контакта печатной платы, чтобы определить положительный, отрицательный и заземление. Аналогично определите каждый контакт вашего нового разъёма и соответствующий контакт на плате. Ваш новый разъём может быть новым идентичным заменителем или извлечённым из другого устройства с подходящими размерами, толщиной ножек и ориентацией контактов.

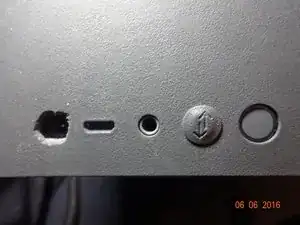

Если часть не идентична, возможно, придётся подогнуть контакты разъёма для надёжного контакта и/или увеличить отверстие в панели для сетевой вилки, как сделано в примере. Чтобы избежать повторного выхода из строя, я зафиксировал разъём горячим клеем на плате после усиления контактов более толстым проводом и большим количеством припоя.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
