Замена платы схемы Harman Kardon Onyx Studio 2

Электроника

Если вы просмотрели страницу по устранению неисправностей и установили, что ваши проблемы с Onyx Studio 2 действительно связаны с неисправной платой схемы, это руководство поможет вам выполнить замену.

Шаг 1

Используя пластиковую лопатку, аккуратно откройте переднюю решетку, вставив её в выемку на передней части устройства.

Шаг 2

Удалите пять винтов Torx T10 длиной 14.4 мм.

Шаг 3

Осторожно отделите переднюю панель от задней.

Шаг 4

Удалите четыре провода, соединяющие переднюю и заднюю панели.

Удерживайте зажим разъема и аккуратно тяните вверх.

Повторите это для остальных трех разъёмов.

Шаг 5

Снимите силиконовую кнопку с внешнего края динамика.

Шаг 6

Отключите два разъёма от платы схемы.

Шаг 7

Осторожно снимите ленту управляющей платы, поставив пальцы на неё через отверстия для кнопок.

Работайте от краёв внутрь, чтобы не согнуть ленту.

Шаг 8

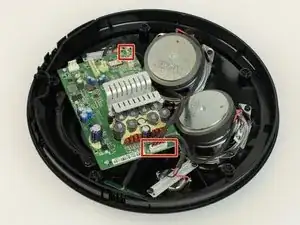

Отключите оставшиеся разъёмы от платы схемы.

Отключите антенну Bluetooth.

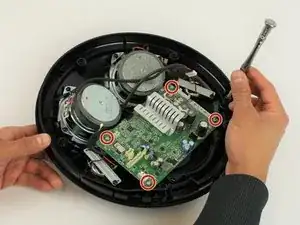

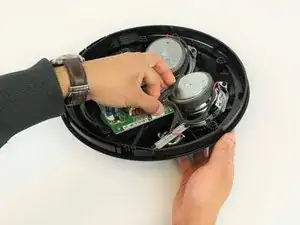

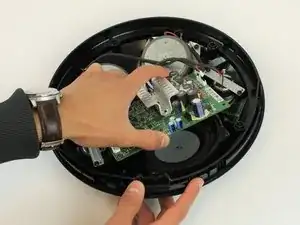

Шаг 9

Удалите

Перевод руководства с ifixit.com
