Замена материнской платы Jawbone MINI JAMBOX

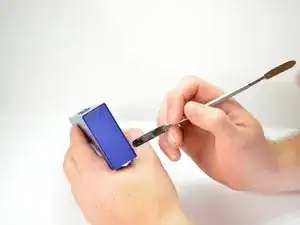

Используя стандартную металлическую лопатку, начните поддевать нижнюю часть простой резиновой заглушки (конец без USB или auxiliary входа).

Продолжайте поддевать вокруг end панели, поддевая в разных точках, пока панель полностью не выйдет из своего места.

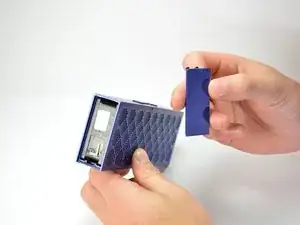

Осторожно снимите end панель.

Защелки, соединяющие панель, находятся на коротких сторонах.

ПРЕДУПРЕЖДЕНИЕ: вы, вероятно, вызовете косметические повреждения заглушки.

Вытяните резиновую ножку, расположенную на дне корпуса.

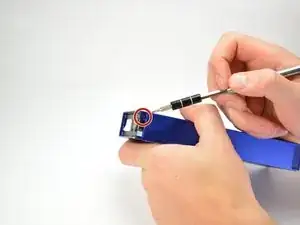

С помощью битки T6 открутите круглую 5-миллиметровую винт, расположенный на дне корпуса, под резиновой ножкой.

Это единственный винт с плоской головой в колонках, поэтому следите за тем, какой это винт.

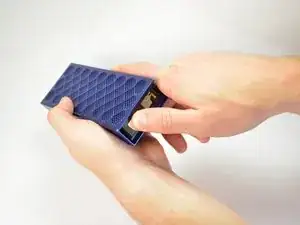

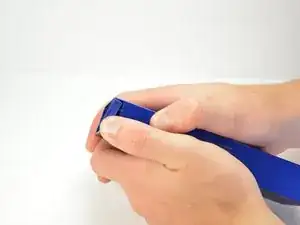

Нажмите на сторону без заглушки, чтобы вытолкнуть внутренние компоненты из корпуса.

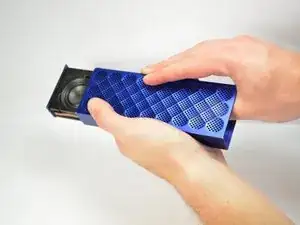

Держите металлический внешний корпус одной рукой, а другой рукой нажмите на черный внутренний пластиковый корпус большим пальцем.

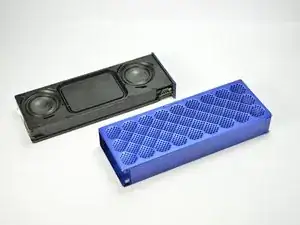

Это будет очень сложно в первый раз. На внешней стороне пластикового внутреннего корпуса есть резиновое уплотнение, которое создает много трения с металлическим внешним корпусом.

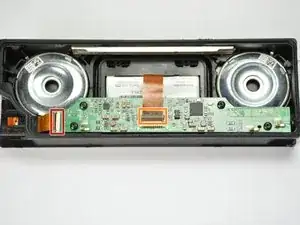

Снимите все соединительные шлейфы с материнской платы.

Один шлейф ZIF или "ноль силы вставки", соединяющий сбоку.

Один стандартный шлейф-подключатель посередине (Примечание: этот шлейф ZIF слегка приклеен к поверхности).

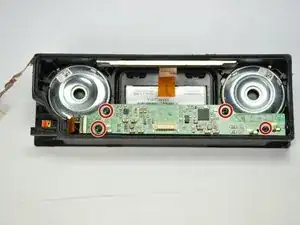

Открутите все четыре 5-миллиметровых винта T6, крепящие материнскую плату к пластиковому корпусу.

В отличие от винта с плоской головой, удерживающего металлический корпус, эти винты имеют круглую головку.

Отпаивайте заземляющий штырь от материнской платы.

Убедитесь, что ваш паяльник подготовлен, и осторожно коснитесь его наконечником заземляющего штыря. Позвольте припою расплавиться. Пока он расплавлен, поднимите материнскую плату от заземляющего штыря.

ПРЕДУПРЕЖДЕНИЕ: Не позволяйте припою разливаться и зашортить соединение на материнской плате.

Новичок в пайке? Ознакомьтесь с гайдом по пайке iFixit здесь.

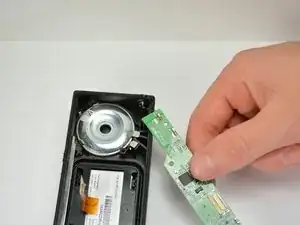

Осторожно поднимите материнскую плату из пластикового корпуса.
