Замена динамика Jawbone MINI JAMBOX

Используя стандартную металлическую лопатку, начните поддевать нижнюю часть гладкого резинового торцевого заглушки (торец без USB или входа для дополнительного аудиокабеля).

Продолжайте поддевать вокруг торцевой панели, поддевая в разных точках, пока панель полностью не выйдет из посадочного места.

Аккуратно снимите торцевую панель.

Фиксаторы, соединяющие панель, находятся на коротких сторонах.

ВНИМАНИЕ: скорее всего вы повредите внешний вид торцевой заглушки.

Сдвиньте резиновую ножку, расположенную на днище корпуса.

Используя бит T6, открутите плоский 5 мм винт, расположенный на дне корпуса под резиновой ножкой.

Это единственный винт с плоской головкой в колонке, поэтому запомните, какой именно он.

Нажмите на сторону без торцевой заглушки, чтобы выдвинуть внутренние компоненты из корпуса.

Держа металлический внешний корпус одной рукой, нажмите большим пальцем на черный внутренний пластиковый корпус.

С первого раза это будет очень тяжело. На внешней стороне пластикового внутреннего корпуса есть резиновое уплотнение, создающее большое трение с металлическим наружным корпусом.

Отсоедините все ленточные шлейфы от платы.

Один ZIF‑шлейф (лента с нулевым усилием вставки) соединён сбоку.

Один стандартный ленточный разъём посередине (Примечание: этот ZIF‑шлейф слегка приклеен к поверхности).

Открутите все четыре 5 мм винта T6, удерживающие плату на пластиковом корпусе.

В отличие от плоского винта, держащего металлический корпус, эти винты с округлой головкой.

Отпаивайте заземляющий вывод от платы.

Убедитесь, что наконечник паяльника залужен, и осторожно приложите его к заземляющему ушку. Дождитесь, пока припой не расплавится. Пока припой жидкий, поднимите плату с заземляющего ушка.

ВНИМАНИЕ: не допускайте растекания припоя и замыкания контактов на плате.

Новичок в пайке? Посмотрите руководство iFixit по пайке здесь.

Аккуратно извлеките плату из пластикового корпуса.

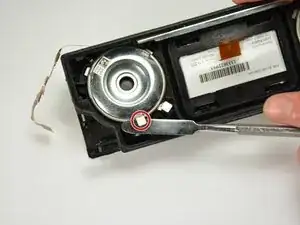

Чтобы вынуть динамики, их необходимо повернуть. Поверните отмеченные вкладки от соседних вкладок.

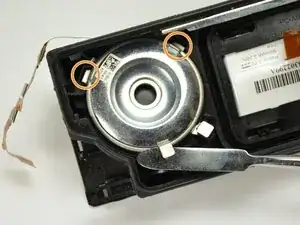

Когда динамики полностью повернуты, вы увидите появившиеся новые вкладки (см. оранжевые метки).

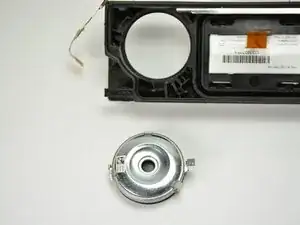

Осторожно поднимите динамик из пластикового корпуса, используя повернутые металлические вкладки.

Замените сгоревший динамик на новый и соберите JAMBOX в обратном порядке.
