Замена аккумулятора Jawbone Big Jambox

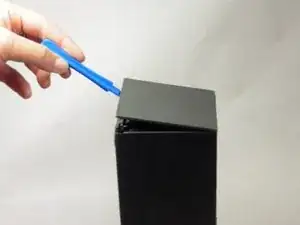

Снимите оба торцевых кожуха, вставив пластиковой лопаткой в центр шва. Обходите края, чтобы полностью поддеть торцевые крышки.

Из-за внутренних защёлок, удерживающих торцевые крышки на месте, проявляйте осторожность при приложении силы.

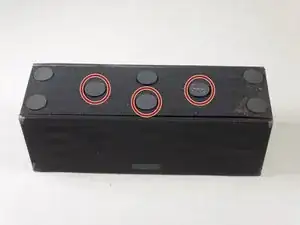

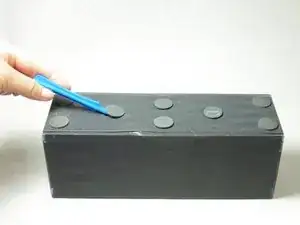

Переверните Jambox вниз. Отклейте указанные резиновые вкладки, при необходимости используя пластиковой лопатку.

Возможно, стоит отогнуть вкладки лишь наполовину, чтобы избежать повторного приклеивания при сборке.

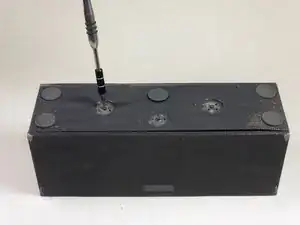

Снимите три винта T6, 7,0 мм под каждой резиновой вкладкой.

Поскольку винты разной длины, разложите их отдельно.

С логотипом Jawbone, обращённым к вам, и в правильной ориентации, установите Jambox так, чтобы левый торцевой кожух был вверх.

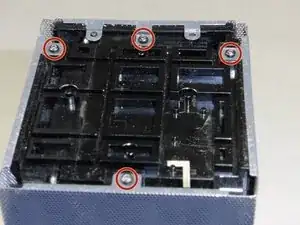

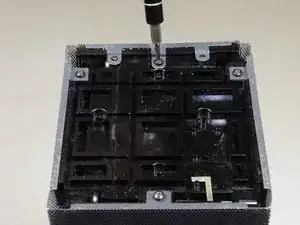

Отверните указанные винты T6 9,7 мм.

Осторожно ослабьте защёлки от опорных точек, чтобы можно было снять нижнюю панель.

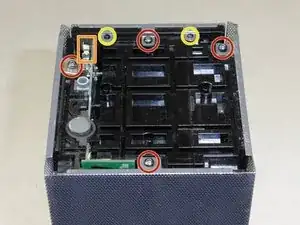

Переверните Jambox так, чтобы другой торцевой кожух был вверх. Кабель USB находится на этой стороне (металлическая заземляющая пластина, отмечена оранжевым). Повторите вышеуказанные два шага.

Подденьте нижнюю панель, приподнимая её от корпуса устройства.

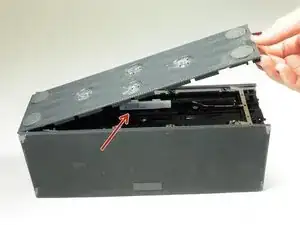

Подтяните нижнюю панель вверх. Возможно, потребуется приложить усилие, так как панель приклеена к корпусу.

После снятия аккумулятор станет видимым.

Перед отворачиванием сделайте фотографию верхнего вида. Так при сборке вы будете знать ориентацию металлических заземляющих пластин.

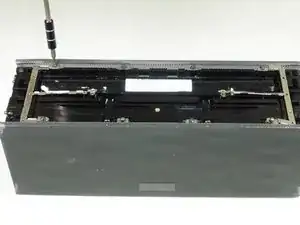

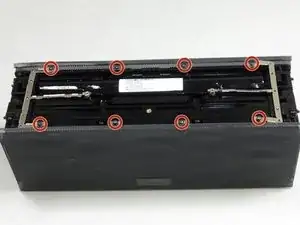

Отверните восемь указанных винтов T6 9,8 мм. Снимите металлические заземляющие пластины.

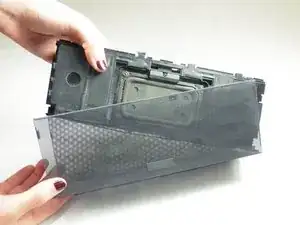

После того как все восемь винтов сняты, подденьте боковины Jambox, чтобы оторвать корпус от оболочки.

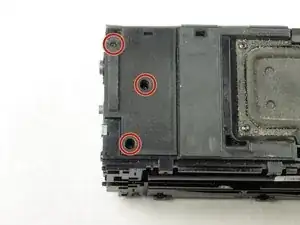

С аккумулятором, обращённым вперёд, снимите три указанных винта T6 9,5 мм.

После снятия винтов поднимите небольшую пластиковую пластину, под которой находится вспомогательная плата.

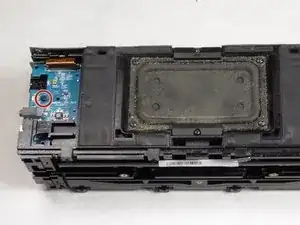

Снимите указанный винт T6, 7,4 мм, удерживающий вспомогательную плату на месте.

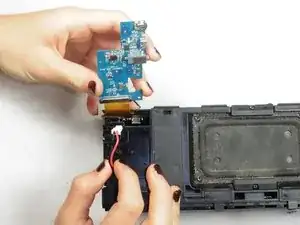

Осторожно приподнимите печатную плату и отведите её в сторону.

Потяните за красный и чёрный провода под вспомогательной платой, чтобы отключить аккумулятор.

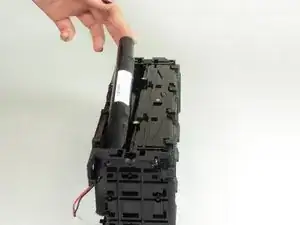

Аккумулятор приклеен к Jambox двусторонним скотчем. Используйте палец, чтобы поддеть аккумулятор и вынуть его.

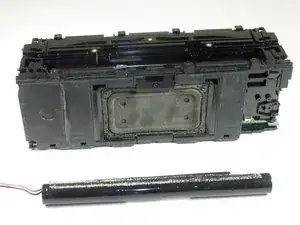

Установите новый аккумулятор на место старого. Повторите действия в обратном порядке, чтобы подключить новый аккумулятор.

При подключении нового аккумулятора убедитесь, что красный и чёрный провода разведены вокруг направляющих, чтобы они не были защемлены при установке вспомогательной платы.
