Замена Bluetooth-антенны Harman Kardon Onyx Studio 2
После снятия платы управления и плат электроники становится доступна Bluetooth-антенна, которую можно удалить. Это полезно, если отсутствие подключения по Bluetooth вызвано неисправностью динамика.
Шаг 1
Используя пластиковый инструмент для вскрытия, отожмите переднюю решётку, зажав инструмент в выемке на передней части корпуса.
Шаг 2
Удалите пять винтов Torx T10 длиной 14,4 мм.
Шаг 3
Осторожно разъедините переднюю и заднюю части корпуса.
Шаг 4
Отсоедините четыре проводных соединения, соединяющие переднюю и заднюю панели.
Сожмите язычок разъёма и аккуратно потяните вверх.
Повторите для остальных трёх разъёмов.
Шаг 5
Снимите силиконовую ленту кнопок с внешнего края динамика.
Шаг 6
Отключите два контактных пресс-соединения от платы электроники.
Шаг 7
Осторожно снимите ленту платы управления, прочно удерживая её пальцами через отверстия для кнопок.
Работайте от краёв к центру, чтобы не согнуть ленту.
Шаг 8
Отключите оставшиеся разъёмы от платы электроники.
Отключите Bluetooth-антенну.
Шаг 9
Удалите четыре винта Torx T10 длиной 10 мм.
Выньте плату электроники из корпуса — теперь она освобождена.
Шаг 10

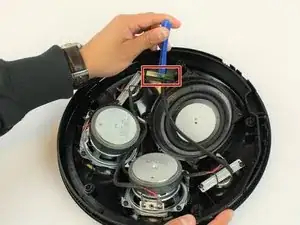

Используя широкий синий пластиковый инструмент для вскрытия, аккуратно отогните края платы Bluetooth.

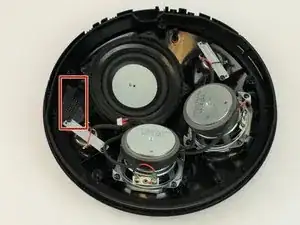

Полностью оторвите и удалите плату из корпуса.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
