Замена платы управления Harman Kardon Onyx Studio 2

Если кнопки на вашем устройстве не работают, возможно, пришло время заменить плату управления. Следуйте этому руководству для выполнения замены.

Шаг 1

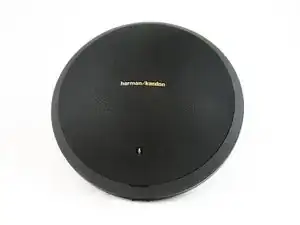

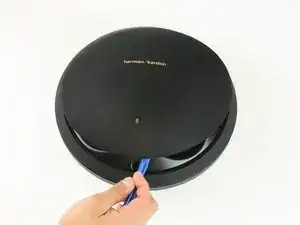

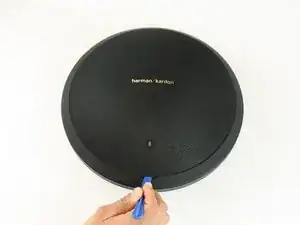

Используя пластиковый инструмент для открывания, аккуратно подденьте переднюю решетку, зажав его в выемке на передней части устройства.

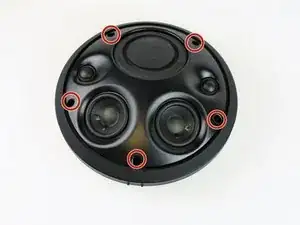

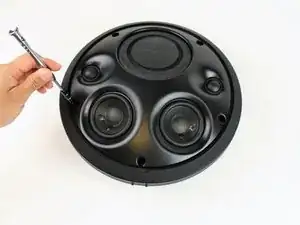

Удалите пять винтов Torx T10 длиной 14.4 мм.

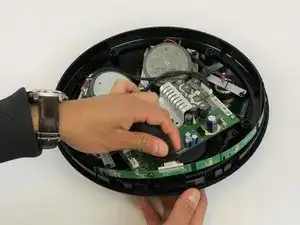

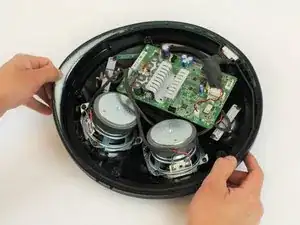

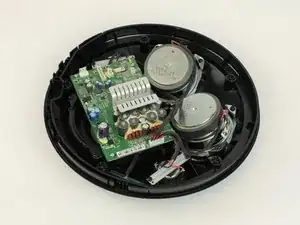

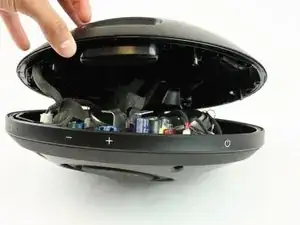

Аккуратно отделите переднюю панель от задней.

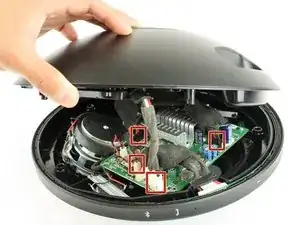

Уберите четыре провода, соединяющие переднюю и заднюю панели.

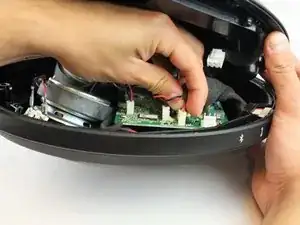

Сожмите язычок разъема и аккуратно потяните вверх.

Повторите для остальных трех разъемов.

Снимите силиконовую кнопку с внешнего края динамика.

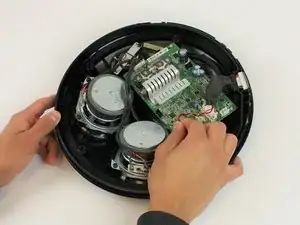

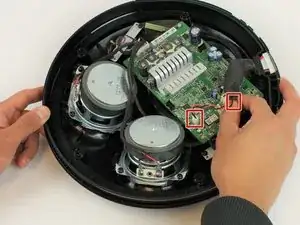

Отключите два разъема давления от печатной платы.

Аккуратно снимите ленту платы управления, поместив пальцы на нее через отверстия для кнопок.

Работайте от внешних краев к центру, чтобы не погнуть ленту.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
