USB/вспомогательный порт

Шаг 1

Используя стандартную металлическую лопатку, начните поддевать нижнюю часть гладкой резиновой заглушки (конец без USB или вспомогательного входа).

Шаг 2

Продолжайте поддевать панель с торца по периметру, поддевая в разных точках, пока панель полностью не выйдет из посадочного места.

Осторожно снимите панель с торца.

Крепёжные язычки, соединяющие панель, находятся на коротких сторонах.

ПРЕДУПРЕЖДЕНИЕ: вы, вероятно, повредите внешний вид заглушки.

Шаг 3

Сдвиньте резиновую ножку, расположенную на дне корпуса.

Шаг 4

Используя биту T6, отвинтите плоскую 5 мм винт, расположенный на дне корпуса, под резиновой ножкой.

Это единственный плоский винт в динамике, поэтому не потеряйте его и помните, где он был.

Шаг 5

Нажмите со стороны без заглушки, чтобы сдвинуть внутренние компоненты из корпуса.

Держите металлический наружный корпус одной рукой, нажимая большим пальцем на чёрный внутренний пластиковый корпус.

В первый раз это будет очень тяжело. На внешней стороне пластикового внутреннего корпуса есть резиновое уплотнение, которое создаёт большое трение с металлическим наружным корпусом.

Шаг 6

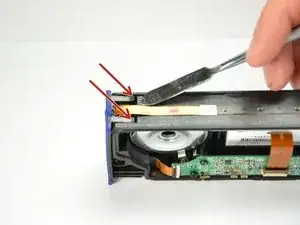

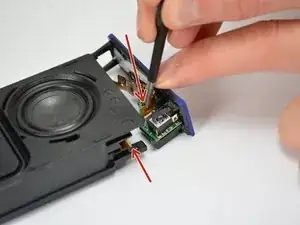

Используя стандартную металлическую лопатку, аккуратно подденьте верхние 2 пластиковых защёлки, удерживающие внешнюю кнопку и крышку портов на внутренней пластиковой раме.

Шаг 7

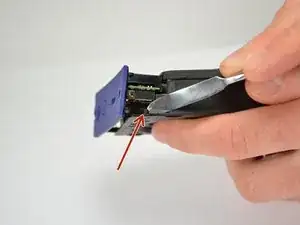

Используя классическую металлическую лопатку, подденьте нижние 2 защёлки, крепящие другую сторону панели кнопок.

После поддёма первой защёлки панель должна отойти.

Шаг 8

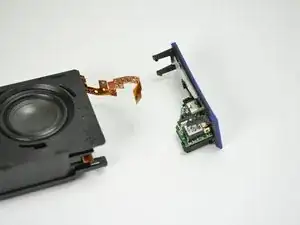

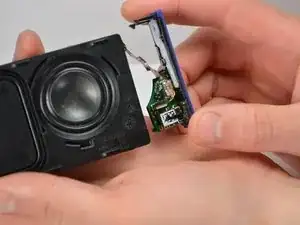

Осторожно выньте панель с торца.

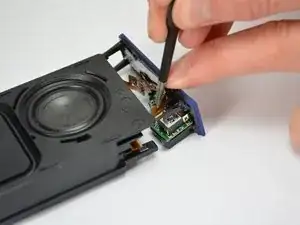

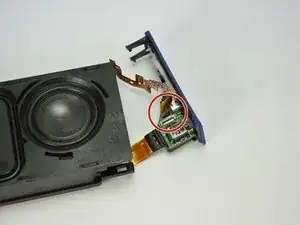

Отключите как соединительную ленту, так и ZIF-ленточный разъём, используя пинцет или руки.

Под соединительной лентой есть немного клея, удерживающего её на месте.

Шаг 9

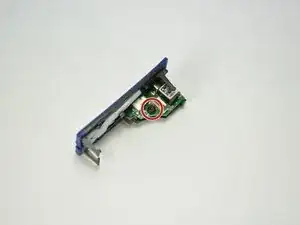

Удалите 5 мм винт T6, крепящий узел порта к заглушке.

В отличие от плоского винта, удерживающего металлический корпус, эти винты имеют круглую головку.

Шаг 10

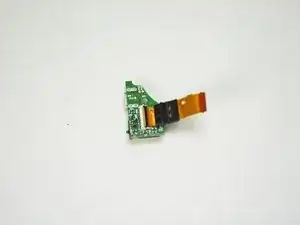

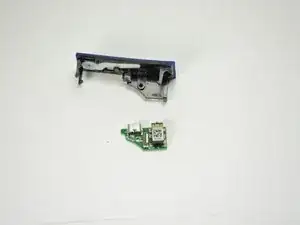

Снимите старый узел порта с заглушки.

При сборке требуется альтернативная последовательность, читайте дальше.

Шаг 11

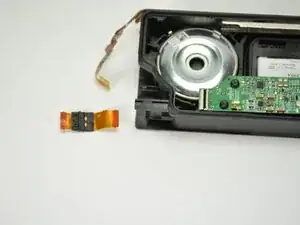

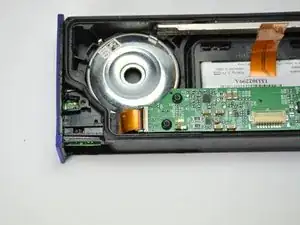

Отключите соединительную ленту материнской платы от материнской платы.

Лента больше не должна быть подключена ни с одного конца.

Шаг 12

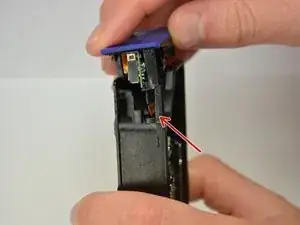

Очень осторожно протяните соединительную ленту материнской платы через пластиковый корпус, удалив её из пластикового корпуса.

Шаг 13

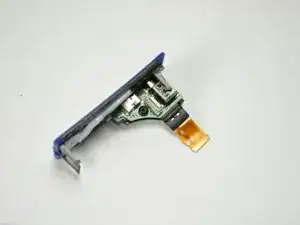

Вставьте соединительную ленту в её ZIF-разъём на нижней части нового узла порта.

ZIF-разъёмы хрупкие и часто вызывают трудности у начинающих, найдите советы по работе с ZIF-разъёмами в сети.

Шаг 14

Установите новый узел порта на заглушку и вновь вверните 5 мм винт T6.

Резиновая изоляция вокруг разъёма материнской платы должна помочь удержать ZIF-разъём на месте после возвращения винта.

Шаг 15

Подключите разъём ленточного кабеля кнопки в верхней части узла порта.

Шаг 16

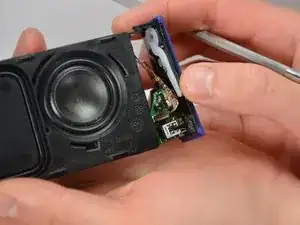

Подсоедините заглушку к пластиковому корпусу.

Во время соединения заглушки с пластиковым корпусом аккуратно проведите ленту через отверстие для ленты и в пластиковый корпус.

Шаг 17

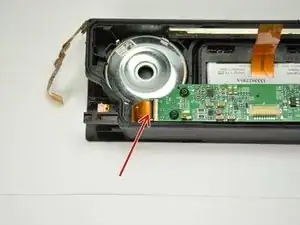

Защёлкните заглушку обратно на внутренний пластиковый корпус и подсоедините ZIF-ленточный разъём к материнской плате.

Завершите сборку в обратном порядке, начиная со шага 5 и далее вниз.

Заключение

Для повторной сборки устройства выполните шаги с 1 по 5 в обратном порядке.

Перевод руководства с ifixit.com
