Замена печатной платы кнопок Jawbone Big Jambox

Снимите оба торцевых колпачка, вставив пластиковый инструмент для открытия в центр шва. Обходите края, чтобы полностью оторвать торцевые колпачки.

Из-за внутренних зажимов, удерживающих торцевые колпачки на месте, будьте осторожны при прикладывании силы.

Переверните Jambox вверх дном. Снимите указанные резиновые вкладки, при необходимости используя пластиковый инструмент для открытия.

Вы можете оставить вкладки наполовину отлепленными, чтобы избежать повторного клееная при сборке.

Снимите три винта T6 длиной 7.0 мм под каждой резиновой вкладкой.

Поскольку винты имеют разную длину, отложите их в сторону.

С логотипом Jawbone, обращенным к вам, разместите Jambox так, чтобы левый торцевой колпачок был сверху.

Отвинтите указанные винты T6 длиной 9.7 мм.

Осторожно ослабьте вкладки от их креплений, чтобы можно было снять нижнюю часть.

Переверните Jambox, чтобы другой торцевой колпачок оказался сверху. С этой стороны находится USB-кабель (металлическая заземляющая скоба, указана оранжевым). Повторите два предыдущих шага.

Поднимите нижнюю панель, приподняв от устройства.

Поднимите нижнюю часть. Это может потребовать усилий, так как она приклеена к устройству.

После удаления станет видима батарея.

Перед тем как откручивать, сделайте снимок верхней части. Так, когда вы будете собирать устройство, вы сможете знать ориентацию металлических заземляющих плит.

Отвинтите восемь указанных винтов T6 длиной 9.8 мм. Уберите металлические заземляющие пластины.

После удаления всех восьми винтов отогните стороны Jambox, чтобы поднять корпус от его оболочки.

С батареей, обращенной вперед, снимите три указанных винта T6 длиной 9.5 мм.

После удаления винтов поднимите небольшую пластиковую пластину, открывая под ней вспомогательную плату.

Поверните Jambox так, чтобы панель кнопок была видна.

Удалите указанные винты T6 длиной 9.6 мм.

Есть небольшой пластиковый клапан, который закрывает один из винтов, указанный оранжевым. Чтобы его открутить, просто поднимите клапан в сторону.

Снимите панель кнопок.

Снимите цветную ленту, соединяющую зеленую печатную плату кнопок с синей вспомогательной платой, поднимая небольшие черные вкладки, зажимающие ленту, пальцем.

Разместите разобранный Jambox так, чтобы динамики были направлены вверх.

Найдите винты вокруг сломанного динамика.

Используйте отвертку T15, чтобы открутить четыре винта длиной 12.1 мм вокруг сломанного динамика.

Используя пластиковый инструмент для открытия, извлеките динамик из Jambox.

Отпаять провода от вывода динамика в Jambox.

Отсоедините круглый динамик от его квадратной рамки и сохраните квадратную рамку для замены динамика.

Будьте осторожны при работе с паяльником из-за высокой температуры.

Для получения инструкций по пайке и распайке, обратитесь к руководству по пайке.

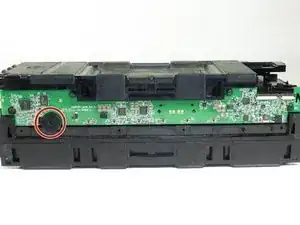

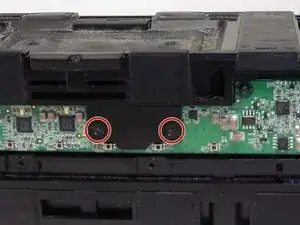

Снимите два винта PH0 длиной 5.8 мм на небольшой черной пластиковой панели с помощью отвертки.

Вытяните резиновую заглушку, используя пальцы.

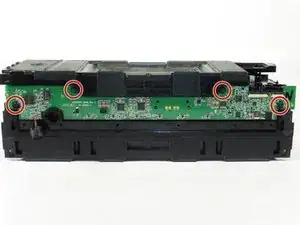

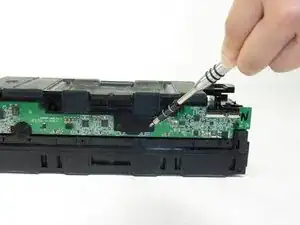

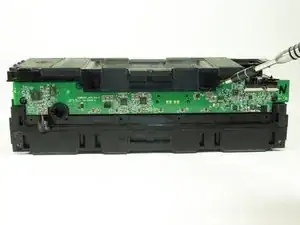

Удалите четыре винта T6 длиной 9.9 мм, которые крепят печатную плату кнопок к корпусу.

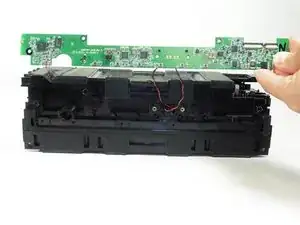

Путем осторожного поднятия печатной платы с учетом небольшого L-образного металлического элемента на конце, противоположном портам, снимите печатную плату с корпуса Big Jambox.
