Замена панели кнопок Jawbone Big Jambox

Снимите оба торцевых крышки, вставив пластиковый инструмент для вскрытия в центр стыка. Продвигайтесь по краям, чтобы полностью отжать торцевые крышки.

Из‑за внутренних защёлок, удерживающих торцевые крышки, будьте осторожны при приложении силы.

Переверните Jambox вверх дном. Отлейте указанные резиновые защёлки, при необходимости используя пластиковый инструмент для вскрытия.

Может быть удобно снять защёлки лишь наполовину, чтобы избежать повторного приклеивания при сборке.

Снимите три винта T6 длиной 7,0 мм под каждой резиновой защёлкой.

Поскольку винты разной длины, отложите их в сторону, не смешивая.

Расположите Jambox так, чтобы логотип Jawbone был перед вами, и при правильной ориентации левый торец был обращён вверх.

Открутите указанные винты T6 длиной 9,7 мм.

Осторожно отожмите защёлки от точек крепления, чтобы можно было снять нижнюю панель.

Переверните Jambox так, чтобы другой торец был вверх. С этой стороны расположен USB‑кабель (металлическая контактная пластина, отмечена оранжевым). Повторите два предыдущих шага.

Подденьте нижнюю панель, приподнимая её от корпуса устройства.

Подтяните панель вверх. Может потребоваться небольшое усилие, так как панель приклеена к корпусу.

После снятия станет видна батарея.

Перед откручиванием сделайте фото верхнего вида. Так при сборке вы будете знать ориентацию металлических заземляющих пластин.

Открутите восемь указанных винтов T6 длиной 9,8 мм. Снимите металлические заземляющие пластины.

Когда все восемь винтов удалены, подденьте боковые части Jambox, чтобы поднять корпус из его оболочки.

С ориентированной к вам батареей снимите три указанных винта T6 длиной 9,5 мм.

После удаления винтов поднимите маленькую пластиковую пластину — под ней находится вспомогательная плата.

Поверните Jambox так, чтобы была видна панель кнопок.

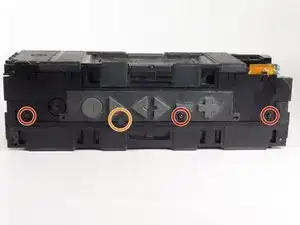

Удалите указанные винты T6 длиной 9,6 мм.

Есть маленькая пластиковая заслонка, закрывающая вид на один из винтов, отмеченная оранжевым. Чтобы открутить этот винт, просто отведите заслонку в сторону.

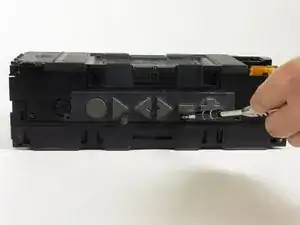

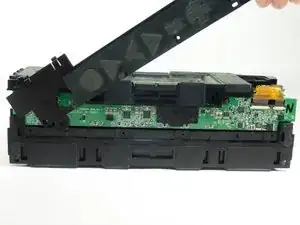

Снимите панель кнопок, аккуратно отщёлкнув её.

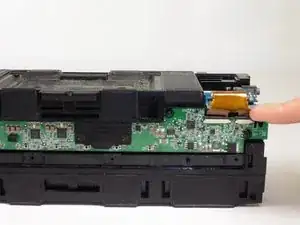

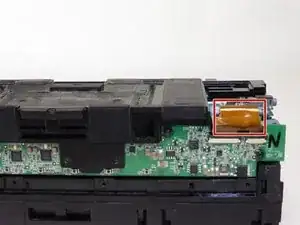

Снимите цветную ленту, соединяющую плату зелёных кнопок с синей вспомогательной платой, подняв маленькие чёрные защёлки, фиксирующие ленту, пальцем.
