Замена аккумулятора JBL Boombox

Резиновые кольца на обоих концах удерживаются только за счёт трения.

Установите колонку вертикально, надавите сильно вниз и вращайте против часовой стрелки, чтобы снять кольцо.

Обратите внимание, что нужно нажимать ОЧЕНЬ СИЛЬНО, чтобы получить необходимый крутящий момент. Вероятно, сильнее, чем кажется на первый взгляд.

Отверткой Phillips #2 выкрутите по шесть винтов с каждой стороны.

Всего 12 винтов.

Держите эти винты отдельно — они не совпадают с винтами, используемыми в других шагах.

Приложив устойчивое и сильное давление, подденьте ручку с одной стороны, и она отойдёт от корпуса внизу.

Когда вы достаточно изогнёте ручку, поднимите её вверх, чтобы надеть на выступ с одного конца.

После снятия одной стороны ручка должна легко сниматься без проблем.

На каждой стороне ручки есть только одно место с двумя соседними отверстиями.

На каждой стороне корпуса есть только одно отверстие для винта с пластиковым штифтом рядом.

Они должны правильно совмещаться. Ручка физически подходит в обе стороны, но если вы установите её неправильно, винты не совпадут и устройство не будет надёжно собрано.

Попытка вкрутить винт с неправильной стороны или при неверном положении пластикового штифта может повредить корпус устройства.

Используя инструмент для вскрытия, подденьте шов в сетчатой крышке снизу, приподнимая заднюю сторону.

Если нет инструмента для вскрытия, подойдёт плоская отвертка, кухонный нож или любой другой инструмент, способный аккуратно поддеть.

Отверткой Phillips #1 выкрутите эти четыре винта.

Держите эти винты отдельно — они не совпадают с винтами, используемыми в других шагах.

Используя инструмент для вскрытия, подденьте заднюю часть сетчатой крышки в указанных местах, чтобы освободить два зажима.

Когда оба зажима освободятся, задняя крышка откинется полностью назад и останется полностью открытой.

При повторной сборке убедитесь, что эти зажимы правильно совмещены. Попытка закрыть их силой при неправильном совмещании может привести к поломке и ослаблению сетчатой крышки.

Используя инструмент для вскрытия, подденьте переднюю часть сетчатой крышки в указанных местах, чтобы освободить два зажима.

Когда оба зажима освободятся, передняя крышка откинется полностью назад и останется полностью открытой.

При повторной сборке убедитесь, что эти зажимы правильно совмещены. Попытка закрыть их силой при неправильном совмещении может привести к поломке и ослаблению сетчатой крышки.

После освобождения передней и задней частей сетчатая крышка должна легко сниматься.

При повторной сборке убедитесь также, что эти штифты правильно совмещены. Эти штифты находятся только спереди и предотвращают физический контакт сетки со динамиками.

Попытка закрыть их силой при неправильном совмещении может привести к искажению звука или повреждению динамиков.

Вокруг корпуса твитера с каждой стороны находятся шесть винтов.

К сожалению, из-за углов невозможно сфотографировать все шесть винтов одновременно. Просто имейте в виду, что они расположены примерно равномерно.

Снимите все шесть винтов с каждой стороны, всего двенадцать.

Держите эти винты отдельно — они не совпадают с винтами, используемыми в других шагах.

После снятия винтов не тяните корпус наружу. Твитеры всё ещё физически подключены к плате, и отрыв корпусов может повредить эти соединения или плату.

После отделения корпуса твитера аккуратно отключите твитеры.

Слевая сторона имеет только одно соединение для отключения.

Правая сторона имеет два соединения для отключения.

Возможно наличие клея, например горячего клея, фиксирующего эти соединения. Если он есть, удалите его перед отключением, чтобы не повредить провода.

После отключения с обеих сторон демонтаж твитеров завершён.

После снятия твитеров отсоедините два сабвуфера / динамика от материнской платы.

Возможно наличие клея, например горячего клея, фиксирующего эти соединения. Если он есть, удалите его перед отключением, чтобы не повредить провода.

Левый динамик отмечен красным.

Правый динамик отмечен чёрным.

При сборке убедитесь в правильности подключения, так как при перепутывании они не подключатся должным образом.

Если по какой-то причине динамики не имеют той же цветовой маркировки, используйте фотографии в руководстве, чтобы убедиться, что разъёмы установлены в правильном порядке, и помните, что у левого динамика короче кабель, а у правого — длиннее.

Используя крестообразную отвертку Phillips #2, удалите 16 винтов, удерживающих динамики.

Каждый динамик закреплён 8 винтами.

Храните эти винты отдельно, так как они не совпадают с винтами, используемыми на других этапах.

Обращайте внимание только на выравнивающие выступы на верхней стороне. Они обеспечивают правильную ориентацию динамиков при сборке.

Отключив и отвинтив динамики, просуньте руку с той стороны, где вы снимали корпус твитера, и аккуратно поднимите изнутри.

Держите и приподнимайте динамики одной рукой, а второй рукой внутри корпуса Бумбокса аккуратно направляйте кабель через отверстие, следя за тем, чтобы он не зацепился и не повредился при извлечении.

Помните: динамик с красным подключением находится слева, а динамик с чёрным подключением — справа.

Если по какой-то причине ваши динамики не имеют цветовой маркировки, используйте фотографии в руководстве, чтобы убедиться, что разъёмы подключены в правильном порядке; помните, что у левого динамика более короткий кабель, а у правого — более длинный.

При снятии динамиков, вероятно, уплотнители выпадут из рамки и динамиков и окажутся где‑то между ними.

Убедитесь, что у вас есть оба уплотнителя и что ни один из них не порван и не повреждён.

Если любой уплотнитель повреждён, это может повлиять на степень защиты от проникновения воды и пыли устройства, а также на шум вибрации, создаваемый динамиками.

Обращайте внимание только на выравнивающие выступы на верхней стороне. Они обеспечивают правильную ориентацию уплотнителей при сборке.

При сборке убедитесь, что провода динамика направлены вниз, чтобы они свободно проходили через вырез и не зацеплялись, не допуская повреждения проводов или уплотнителей.

После снятия твитеров и динамиков вы готовы снять материнскую плату.

Есть два разъёма типа JST, подключающие батарею. Снимите их, потянув крепко.

Хотя обычно не рекомендуется тянуть за провода таких разъёмов, углы работы внутри этого устройства делают практически невозможным использование лопатки для снятия разъёмов более безопасным способом.

Пожалуйста, проявляйте максимальную осторожность, чтобы не повредить провода и не вытащить их из корпуса разъёма.

Четыре шлейф‑разъёма подключают различные кнопки и входы. Перед аккуратным извлечением шлейфов убедитесь, что вы отогнули коричневые фиксирующие защёлки, потянув вверх по бокам.

Антенна приклеена к верхней части корпуса двусторонним клеем. Аккуратно отделите её, чтобы антенна свободно свисала, оставаясь прикреплённой к материнской плате.

Будьте осторожны: антенна припаяна непосредственно к материнской плате и не подлежит снятию. Это соединение деликатное и легко может быть нарушено.

Используя крестообразную отвертку Phillips #2, удалите три винта, крепящие верхнюю часть материнской платы.

Храните эти винты отдельно, так как они не совпадают с винтами, используемыми на других этапах.

Эти винты могут находиться под неудобным углом. Попробуйте использовать более короткую или более длинную отвертку, если возникают трудности.

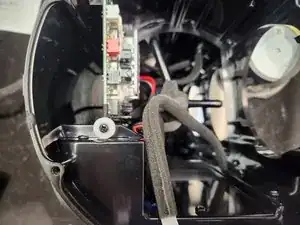

По обеим сторонам материнской платы внизу находится по одному винту с большой белой пластиковой шайбой.

Используя крестообразную отвертку Phillips #2, удалите оба этих винта.

Храните эти винты отдельно, так как они не совпадают с винтами, используемыми на других этапах.

Со всеми отключёнными кабелями и удалёнными всеми пятью винтами вы готовы вынуть материнскую плату.

Двумя руками просуньте их внутрь рамы с любой стороны, где был корпус твитера. Аккуратно, но уверенно захватите материнскую плату с обеих сторон и наклоните её вперёд.

На плате есть выемка, где материнская плата входит в ребро рамки корпуса. Плату нужно аккуратно наклонить вперёд, чтобы пройти эту выемку.

Когда она будет наклонена достаточно вперёд, материнскую плату можно вынуть, подняв вверх.

Если плата не поддаётся, сосредоточьте усилия поочерёдно на одной стороне, мягко покачивая — это может помочь ослабить трение, удерживающее плату.

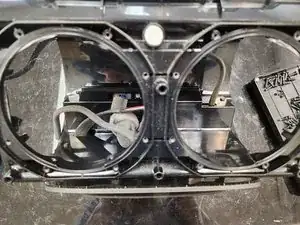

После снятия материнской платы вы, наконец, готовы снять отсек батареи и заменить батарею.

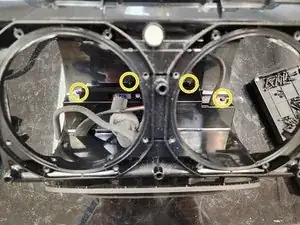

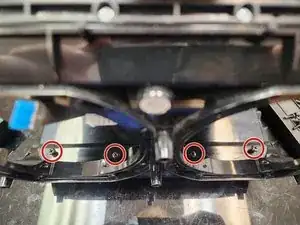

Используя крестообразную отвертку Phillips #2, удалите четыре передних винта.

Храните эти винты отдельно, так как они не совпадают с винтами, используемыми на других этапах. Однако все 10 винтов, фиксирующих отсек батареи, можно свободно смешивать и использовать взаимозаменяемо, так как они идентичны.

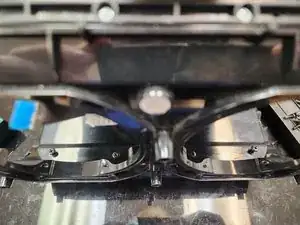

Передние винты расположены очень близко к кромкам, и в зависимости от толщины и длины вашей отвертки к ним может быть затруднён доступ обычной отверткой.

Если у вас возникают трудности с обычной отверткой, используйте угловую отвертку. Это займёт больше времени и сложнее, но если вы сорвете эти винты, вы можете навсегда лишиться доступа к отсеку батареи. У вас нет углов или рычага для использования обычных экстракторов винтов.

Используя крестообразную отвертку Phillips #2, удалите два центральных винта.

Храните эти винты отдельно, так как они не совпадают с винтами, используемыми на других этапах. Однако все 10 винтов, фиксирующих отсек батареи, можно свободно смешивать и использовать взаимозаменяемо, так как они идентичны.

У центральных винтов очень маленький вертикальный зазор; в зависимости от длины вашей отвертки к ним может быть недоступен доступ.

Если у вас возникают трудности с обычной отверткой, используйте угловую отвертку. Это займёт больше времени и сложнее, но если вы сорвете эти винты, вы можете навсегда лишиться доступа к отсеку батареи. У вас нет углов или рычага для использования обычных экстракторов винтов.

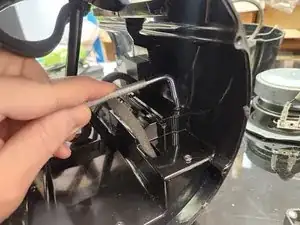

Используя отвёртку с угловым наконечником, удалите 4 задних винта.

Держите эти винты отдельно, так как они не совпадают с винтами, используемыми в других шагах. Однако все 10 винтов, фиксирующих отсек батареи, можно свободно перемешивать и подбирать, поскольку они идентичны.

Задние винты находятся очень близко к кромкам и, без сомнения, недоступны обычной отвёрткой. Вы ДОЛЖНЫ использовать угловую отвёртку, чтобы избежать срыва шлицов винтов.

После того как все 10 винтов, удерживающих отсек батареи, будут сняты, вы готовы получить доступ к батарее.

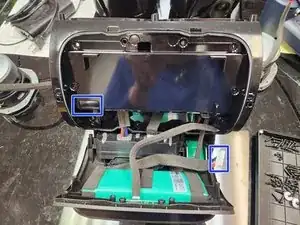

Медленно и осторожно, контролируя все кабели внутри корпуса, чтобы ничего не застряло и не повредилось, держите нижнюю часть отсека батареи плоской на рабочей поверхности и наклоните корпус назад.

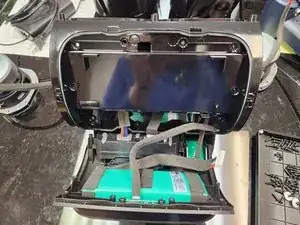

Он должен наклониться, и все кабели выйдут через соответствующие отверстия. Обязательно полностью отсоедините кабель батареи. Все остальные кабели можно оставить частично выведёнными через отверстия, и устройство будет опираться как показано на фото.

При повторной сборке убедитесь, что вы вытянули как можно больше свободного провиса кабелей через отверстия. Невыполнение этого может привести к тому, что кабели будут слишком короткими для подключения к нужному месту на плате или могут быть повреждены.

На этом этапе батарея может удерживаться только за счёт трения или может быть приклеена аналогично антенне в шаге 15. В любом случае аккуратно извлеките батарею — и вы готовы установить новую!
