Замена дополнительной платы (Auxiliary Board) Jawbone Big Jambox

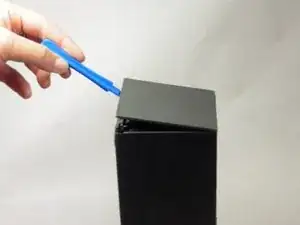

Снимите обе торцевые крышки, вставив пластиковый инструмент для вскрытия в центр шва. Пройдитесь вокруг края, чтобы полностью отжать и снять торцевые крышки.

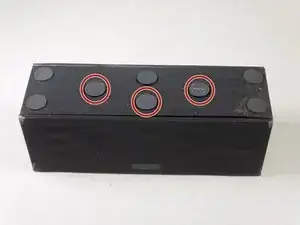

Снимите указанные резиновые вкладки внизу динамика; при необходимости используйте пластиковый инструмент для вскрытия.

Открутите указанные винты T6 длиной 9.7 мм.

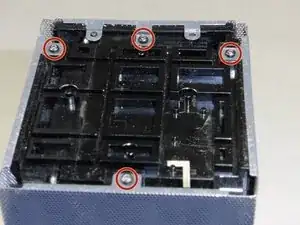

Положите Jambox так, чтобы левая торцевая крышка была сверху. Необходимо снять 4 винта.

Открутите указанные винты T6 длиной 9.7 мм.

После снятия боковой крышки подденьте нижнюю панель, приподнимая её вверх.

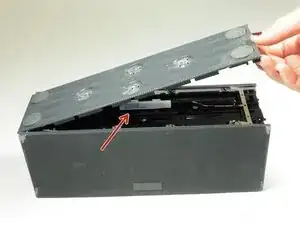

Поднимите дно. Это может потребовать некоторого усилия, так как дно приклеено к корпусу устройства.

После снятия становится видна батарея.

Перед отвинчиванием сделайте фотографию сверху. Так при сборке вы будете знать ориентацию металлических заземляющих пластин.

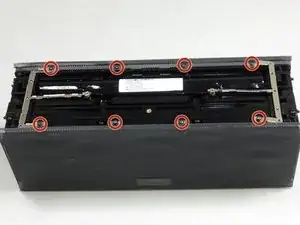

Открутите восемь указанных винтов T6 длиной 9.8 мм. Снимите металлические заземляющие пластины.

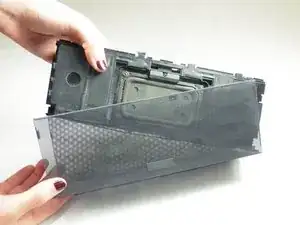

Как только все восемь винтов будут удалены, подденьте стороны Jambox, чтобы отвести корпус от оболочки.

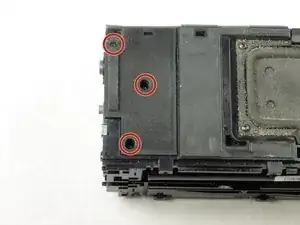

С батареей, направленной вперёд, удалите три указанных винта T6 длиной 9.5 мм.

После снятия винтов приподнимите маленькую пластиковую пластину, под которой находится дополнительная плата.

Поверните Jambox так, чтобы была видна панель кнопок.

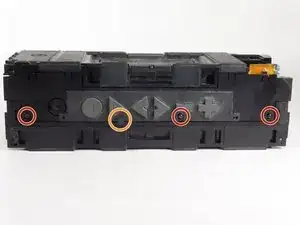

Уберите указанные винты T6 длиной 9.6 мм.

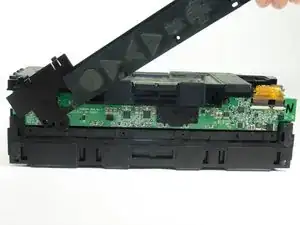

Снимите панель кнопок.

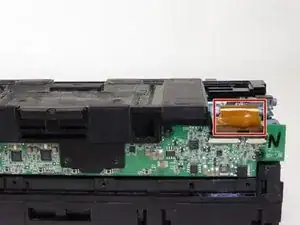

Снимите цветную ленту, которая соединяет зелёную плату кнопок с синей дополнительной платой, поддев небольшие чёрные защёлки пальцем и подняв их.

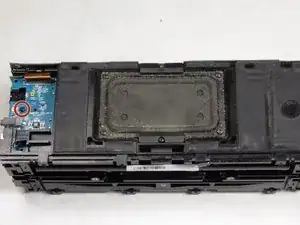

Удалите указанный винт T6 длиной 7.4 мм, фиксирующий дополнительную плату.

Снимите дополнительную плату и установите новую.

Соберите устройство в обратном порядке.
