Замена порта Micro USB в Jawbone Big Jambox

Снимите обе заглушки торцов, вставив пластиковый инструмент для вскрытия в середину шва. Продвигайтесь по краям, чтобы полностью поддеть заглушки.

Из-за внутренних защёлок, удерживающих заглушки на месте, при приложении силы соблюдайте осторожность.

Переверните Jambox. Отделите указанные резиновые вкладки, при необходимости используя пластиковый инструмент для вскрытия.

Вы можете снять вкладки наполовину, чтобы избежать повторного приклеивания при сборке.

Снимите три винта T6 длиной 7,0 мм под каждой резиновой вкладкой.

Поскольку винты имеют разную длину, отложите их в сторону по отдельности.

Разместите Jambox так, чтобы логотип Jawbone был обращён к вам и в правильной ориентации, при этом левый торец устройства был наверху.

Выверните указанные винты T6 длиной 9,7 мм.

Осторожно ослабьте защёлки в точках крепления, чтобы можно было снять нижнюю панель.

Переверните Jambox так, чтобы другой торец был наверху. Кабель USB находится на этой стороне (металлическая заземляющая скоба, выделена оранжевым). Повторите два предыдущих шага.

Подденьте нижнюю панель, приподнимая её от корпуса устройства.

Поднимите нижнюю панель. Может потребоваться некоторое усилие, так как панель приклеена к корпусу.

После снятия будет видна батарея.

Перед откручиванием сделайте фотографию вида сверху. Таким образом при сборке вы будете знать ориентацию металлических заземляющих пластин.

Выверните восемь указанных винтов T6 длиной 9,8 мм. Снимите металлические заземляющие пластины.

Как только все восемь винтов извлечены, подденьте боковины Jambox, чтобы поднять модуль из корпуса.

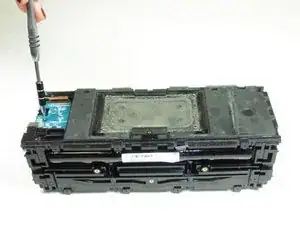

С батареей, обращённой вперёд, снимите три указанных винта T6 длиной 9,5 мм.

После снятия винтов поднимите маленькую пластиковую пластину, под которой находится дополнительная плата.

Поверните Jambox так, чтобы была видна панель кнопок.

Снимите указанные винты T6 длиной 9,6 мм.

Есть маленькая пластиковая заслонка, закрывающая вид на один из винтов, выделенная оранжевым. Чтобы открутить винт, просто отогните заслонку в сторону.

Снимите панель кнопок.

Снимите цветную ленту, соединяющую плату зелёных кнопок с синей дополнительной платой, подняв маленькие чёрные защёлки, зажимающие ленту, пальцем.

Снимите указанный винт T6 длиной 7,4 мм, удерживающий дополнительную плату на месте.

Осторожно поднимите дополнительную плату и отведите её в сторону.

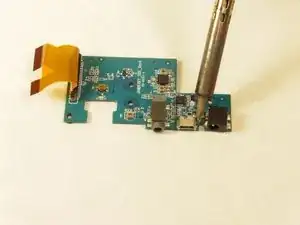

После удаления дополнительной платы используйте паяльник, чтобы нагреть металлические точки, крепящие порт Micro USB (показано на изображении).

Снимите порт Micro USB.

При обращении с паяльником соблюдайте осторожность из‑за высокой температуры.
