Замена динамика Jawbone Big Jambox

Снимите обе торцевые крышки, вставив пластиковый инструмент для вскрытия в центр шва. Обходите по краю, чтобы полностью отщёлкнуть торцевые крышки.

Из-за внутренних защёлок, удерживающих торцевые крышки на месте, будьте осторожны при приложении силы.

Переверните Jambox подошвой вверх. Отклейте указанные резиновые крышки, при необходимости используя пластиковый инструмент для вскрытия.

Возможно, стоит отклеить крышки только наполовину, чтобы избежать повторного приклеивания при сборке.

Снимите три винта T6 длиной 7,0 мм под каждой резиновой крышкой.

Поскольку винты различаются по длине, отложите их в сторону.

При ориентации с логотипом Jawbone, обращённым к вам, поместите Jambox так, чтобы левая торцевая крышка была сверху.

Открутите указанные винты T6 длиной 9,7 мм.

Аккуратно отсоедините защёлки от точек крепления, чтобы можно было снять нижнюю панель.

Переверните Jambox так, чтобы другая торцевая крышка была сверху. С этой стороны находится USB-кабель (металлическая заземляющая пластина, отмеченная оранжевым). Повторите два предыдущих шага.

Подденьте нижнюю панель, приподняв её от корпуса устройства.

Подтяните панель вверх. Потребуется некоторое усилие, так как панель приклеена к корпусу.

После снятия батарея станет видна.

Перед откручиванием сделайте фотографию сверху. Так при сборке вы будете знать ориентацию металлических заземляющих пластин.

Открутите восемь указанных винтов T6 длиной 9,8 мм. Снимите металлические заземляющие пластины.

После удаления всех восьми винтов подденьте боковины Jambox, чтобы поднять корпус от оболочки.

С батареей, обращённой вперёд, снимите три указанных винта T6 длиной 9,5 мм.

После снятия винтов поднимите маленькую пластиковую пластину, открыв находящуюся под ней вспомогательную плату.

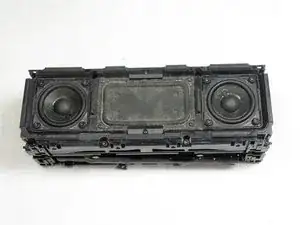

Разместите разобранный Jambox динамиками вверх.

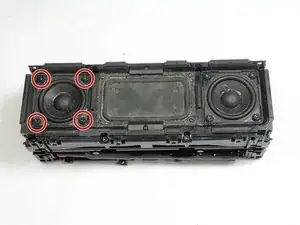

Найдите винты вокруг повреждённого динамика.

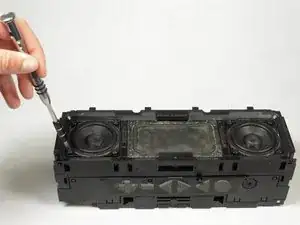

С помощью отвертки T15 снимите четыре винта длиной 12,1 мм вокруг повреждённого динамика.

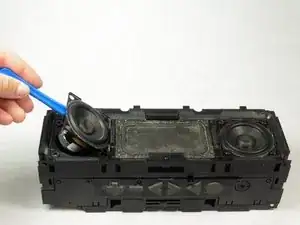

С помощью пластикового инструмента для вскрытия подденьте динамик и извлеките его из Jambox.

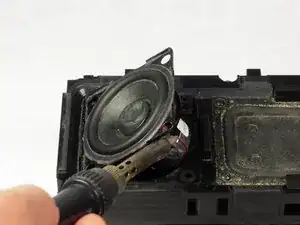

Отпаять провода от клемм динамика в Jambox.

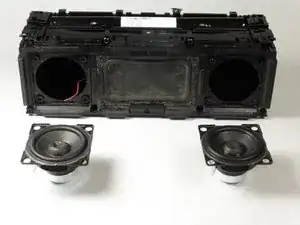

Отделите круглый динамик от его квадратной рамки и сохраните квадратную рамку для установки заменяемого динамика.

При работе с паяльником соблюдайте осторожность из‑за высокой температуры.

Для инструкций по пайке и выпаиванию ознакомьтесь с руководством по пайке.
