Замена динамиков Harman Kardon Onyx Studio 2
Если ваши динамики повреждены или неисправны, это руководство поможет вам заменить один или оба динамика в Onyx Studio 2.
Шаг 1
Используя пластиковый инструмент для открытия, отогните переднюю решетку, зацепив ее в вырез на фронтальной части устройства.
Шаг 2
Удалите пять винтов Torx T10 длиной 14.4 мм.
Шаг 3
Аккуратно отделите переднюю панель от задней.
Шаг 4
Удалите четыре провода, соединяющие переднюю и заднюю панели.
Сожмите вкладку разъема и аккуратно потяните вверх.
Повторите для остальных трех разъемов.
Шаг 5
Снимите силиконовую кнопку с внешнего края динамика.
Шаг 6
Отключите два соединения давления от печатной платы.
Шаг 7
Аккуратно снимите ленту платы управления, касаясь ее пальцами через отверстия для кнопок.
Работайте от внешних краев к центру, чтобы не согнуть ленту.
Шаг 8
Отключите остальные разъемы от печатной платы.
Отключите Bluetooth-антенну.
Шаг 9
Удалите четыре винта Torx T10 длиной 10 мм.
Извлеките печатную плату из устройства, так как она теперь свободна.
Шаг 10

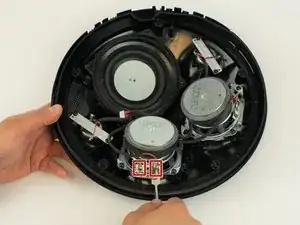

Используя металлическую лопатку, аккуратно отодвиньте два красных и черных разъема.
Шаг 11

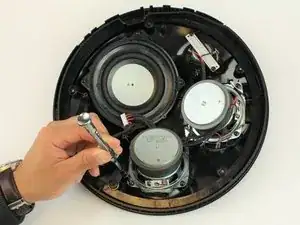

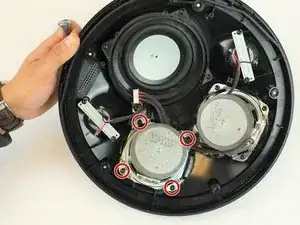

Удалите четыре винта Torx T10 длиной 14.3 мм.
Шаг 12

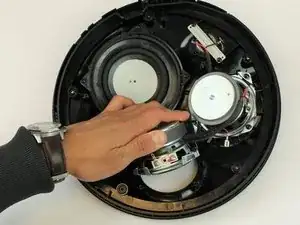

Выньте динамик, и при необходимости выполните эти шаги, чтобы заменить другой идентичный динамик.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
