Замена панели переключателей Insignia NS-B4111

Отключите и извлеките сетевой шнур. Переверните магнитолу вниз корпусом.

Захватите боковые стороны корпуса и используйте большие пальцы, чтобы отжать крышку батарейного отсека.

Вытяните батареи пальцами.

Снова переверните магнитолу вниз корпусом. Отверткой Phillips PH1 или плоской отверткой №3 удалите три черных винта длиной 14 мм.

Удалите четыре хромированных винта длиной 18 мм с помощью отвертки Phillips PH1.

Осторожно отделите нижнюю часть корпуса от верхней части корпуса.

Основание антенны подключено к плате красным проводом. Этот провод не позволит двум половинам полностью разойтись.

Отверткой Phillips PH1 снимите хромированный винт длиной 10 мм с основания антенны. Снимите основание антенны с корпуса.

Теперь этот красный провод будет свободен, и вы можете вывести его из прорези основания антенны.

Отвинтите четыре винта длиной 12,5 мм отверткой Phillips PH1.

Отвинтите один винт длиной 10 мм отверткой Phillips PH1.

Ориентируйте устройство так, чтобы его задняя часть была обращена к вам.

Отключите шестиконтактный разъем «папа/мама» от его гнезда на плате. Провода на разъеме следующих цветов: бордовый, красный, оранжевый, желтый, зеленый и синий.

Используйте пинцет, если трудно вытащить разъем пальцами.

Осторожно вытащите ленточный кабель из его гнезда на плате.

Обратите внимание на ориентацию разъема и ленточного кабеля. Неправильная установка проводов может вызвать короткое замыкание платы.

Поверните устройство так, чтобы передняя часть была обращена к вам.

Отключите четырехконтактный разъем от его гнезда на плате. Провода на разъеме следующих цветов: коричневый, красный, оранжевый и желтый.

Используйте пинцет, если трудно вытащить этот разъем пальцами.

Осторожно вытащите ленточный кабель из его гнезда.

Обратите внимание на ориентацию разъема и ленточного кабеля. Неправильная установка основания может вызвать короткое замыкание платы.

Вытяните двухконтактный разъем из его гнезда на плате. Провода этого разъема черного и белого цвета.

Используйте пинцет, если трудно вытащить этот кабель пальцами.

Отверткой Phillips PH1 удалите четыре хромированных винта длиной 8,5 мм с передней панели.

Снимите переднюю панель с верхней части корпуса.

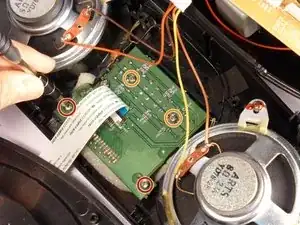

Отверткой Phillips PH1 удалите винты 10,5 мм в углах.

Отверткой Phillips PH1 удалите два винта 10,5 мм возле центра платы.

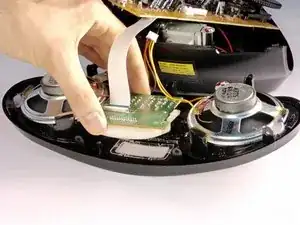

Поднимите плату, чтобы извлечь её из передней панели.
