Замена антенны Memorex 2Xtreme MP3830-01

Перед разборкой убедитесь, что бумбокс выключен, отключён от сети и из устройства вынуты все батареи.

Начните с переворачивания бумбокса так, чтобы его нижняя часть была повернута вверх.

При переворачивании бумбокса антенна будет направлена вниз. Следите, чтобы антенна не была повреждена при открытии устройства.

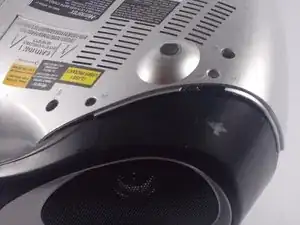

На нижней части вашего бумбокса всего 12 винтов с крестообразным шлицем. Местоположение винтов, необходимых для снятия нижней панели, обведено красным на изображении слева.

Удалите 12 винтов с помощью отвертки с крестообразным наконечником на нижней панели.

Один винт, в верхнем левом углу, удалять для разборки устройства не нужно. Этот винт предназначен для антенны.

После удаления всех 12 винтов можно отсоединить пластиковую нижнюю крышку от верхней части бумбокса.

Сдвиньте нижнюю оболочку назад немного перед тем, как поднимать её вверх. Пластиковая нижняя часть поднимется прямо, но имеется выступ, который заходит под чёрную ручку, и его сначала нужно освободить, как показано на изображении слева.

Антенна бумбокса должна быть выпрямлена, чтобы нижнюю крышку можно было поднять.

Между нижней и верхней половинами бумбокса проходит несколько проводов. Следите, чтобы при открытии устройства провода не были повреждены и не оборвались.

Бумбокс теперь должен быть разъединён на две части, соединённые только двумя проводами.

Отключите красный и чёрный провода, аккуратно удерживая их белый пластиковый разъём и вытащив его из гнезда (обведено красным на изображении слева).

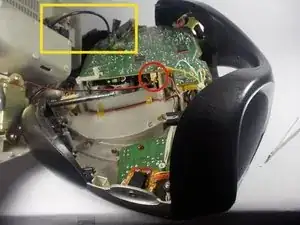

Дополнительно, чёрный провод, выделенный в жёлтом квадрате на изображении слева, приклеен лентой к основной плате. Эту ленту можно аккуратно удалить, чтобы дать проводу больше длины при разделении двух половинок бумбокса.

Блок питания и антенна расположены в нижней половине бумбокса, а разъём для наушников, кнопки управления и ЖК-экран — в верхней половине.

Начните с осмотра нижней половины разобранного бумбокса и найдите винт антенны.

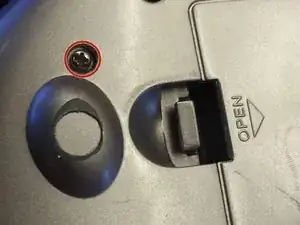

Положив бумбокс горизонтально ручкой к себе, винт антенны будет расположен в верхнем левом углу устройства рядом с отсеком для батарей.

Винт антенны — единственный винт без парного винта на противоположной стороне устройства.

Когда вы нашли винт, используйте отвертку, чтобы выкрутить его, поворачивая отвертку против часовой стрелки, пока винт не ослабнет достаточно для извлечения.

Теперь у вас останется антенна, торчащая вертикально из нижней половины устройства.

На этом этапе антенну можно снять простым подтягиванием вверх.

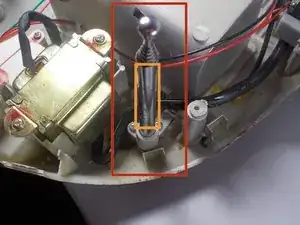

Обязательно захватывайте антенну за базовый стержень (оранжевый квадрат), так как захват за верхнюю часть просто выдвинет антенну.

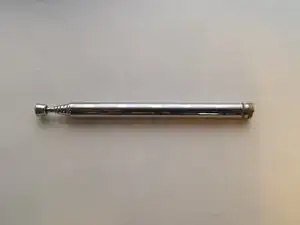

У вас останется сломанная антенна и гнездо для установки новой антенны.
