Замена материнской платы JBL Boombox

Резиновые кольца на обоих концах держатся только за счёт трения.

Установите колонку вертикально и сильно нажмите вниз, затем можете использовать движение против часовой стрелки, чтобы снять кольцо.

Обратите внимание, что нужно нажимать ОЧЕНЬ сильно, чтобы получить необходимый крутящий момент. Вероятно, сильнее, чем кажется сначала.

Используя крестовую отвёртку Phillips #2, удалите по шесть винтов с каждой стороны.

Всего 12 винтов.

Держите эти винты отдельно, они не совпадают с винтами, используемыми на других этапах.

Прикладывая ровное и уверенное давление, подденьте ручку с одной стороны — она отойдёт от корпуса внизу.

Как только Вы достаточно согнёте ручку, поднимите её вверх, чтобы она соскользнула через выступ на одной стороне.

После снятия одной стороны ручка должна сниматься без проблем или задержек.

На каждой стороне ручки есть только одно место с двумя отверстиями рядом друг с другом.

На каждой стороне корпуса есть только одно отверстие для винта с пластиковым штифтом рядом с ним.

Они должны быть правильно совмещены. Ручка физически подходит в любом направлении, но если вы неправильно её совместите, винты не совпадут и при сборке она не будет закреплена надежно.

Попытка вкрутить винт в неправильной стороне или при неправильном положении пластикового направляющего штифта может повредить корпус устройства.

Используя инструмент для вскрытия, подденьте в шов в сетчатой крышке снизу, приподнимая заднюю часть.

При отсутствии инструмента для вскрытия подойдёт плоская отвёртка, кухонный нож или любой другой инструмент, способный аккуратно поддеть.

Используя крестовую отвёртку Phillips #1, удалите эти четыре винта.

Держите эти винты отдельно, они не совпадают с винтами, используемыми на других этапах.

Используя инструмент для вскрытия, подденьте заднюю часть сетчатой крышки в указанном месте, чтобы освободить два защёлкивающихся фиксатора.

Когда оба фиксатора отпущены, задняя крышка должна полностью откинуться назад и открыться полностью.

При сборке убедитесь, что эти фиксаторы правильно совпадают. Попытка силой закрыть их, если они не совмещены, может привести к поломке и плохому креплению сетки.

Используя инструмент для вскрытия, подденьте переднюю часть сетчатой крышки в указанном месте, чтобы освободить два фиксатора.

Когда оба фиксатора отпущены, передняя крышка должна полностью откинуться назад и открыться полностью.

При сборке убедитесь, что эти фиксаторы правильно совпадают. Попытка силой закрыть их, если они не совмещены, может привести к поломке и плохому креплению сетки.

С освобождёнными передней и задней частями сетчатая крышка должна легко отойти.

При сборке также убедитесь, что эти штифты правильно совпадают. Эти штифты находятся только на передней части и не дают сетке соприкасаться с динамиками.

Попытка силой закрыть их, если они не совмещены, может привести к искажению звука или повреждению динамиков.

Вокруг каждого корпуса твитера расположены по шесть винтов.

К сожалению, из‑за углов съёмки невозможно показать все шесть на одной фотографии. Знайте только, что они расположены относительно равномерно.

Удалите все шесть винтов с каждой стороны, всего двенадцать.

Держите эти винты отдельно, они не совпадают с винтами, используемыми на других этапах.

После удаления винтов будьте осторожны, чтобы не оттянуть корпус. Твитерные динамики всё ещё физически подключены к материнской плате, и оттягивание корпусов может повредить эти соединения или материнскую плату.

После отделения корпуса твитера аккуратно отключите твитеры.

С левой стороны только одно соединение для отключения.

С правой стороны два соединения для отключения.

Возможно наличие клея, например термоклея, фиксирующего эти соединения. В таком случае удалите клей перед отключением, чтобы не повредить провода.

После отключения обеих сторон твитеры сняты.

После снятия твитеров отключите два сабвуфера/динамика от материнской платы.

Возможно наличие клея, например термоклея, фиксирующего эти соединения. В таком случае удалите клей перед отключением, чтобы не повредить провода.

Левый динамик маркирован красным цветом.

Правый динамик маркирован чёрным цветом.

При сборке убедитесь, что подключаете правильно, так как при перепутывании соединения не совпадут.

Если по какой‑то причине Ваши динамики маркированы не так же, используйте фотографии в руководстве, чтобы убедиться в правильном порядке разъёмов, и помните, что у левого динамика кабель короче, а у правого — длиннее.

Используя крестовую отвертку Phillips #2, извлеките 16 винтов, фиксирующих динамики.

Каждый динамик держится на 8 винтах.

Держите эти винты отдельно, так как они не совпадают с винтами, используемыми в других шагах.

Обратите внимание только на направляющие штыри сверху. Они обеспечивают правильную ориентацию динамиков при повторной сборке.

Отсоединив и открутив динамики, просуньте руку сбоку, откуда вы снимали корпус твитера, и аккуратно подтолкните изнутри вверх.

Держа динамики одной рукой, второй рукой внутри корпуса бумбокса осторожно выведите кабель через отверстие, следя за тем, чтобы он нигде не зацепился и не повредился при извлечении.

Помните, динамик с красным разъёмом находится слева, а динамик с чёрным разъёмом — справа.

Если по какой-то причине ваши динамики не маркированы цветом одинаково, используйте фотографии в руководстве, чтобы убедиться, что разъёмы расположены в правильном порядке, и помните, что у левого динамика кабель короче, а у правого — длиннее.

При извлечении динамиков уплотнители, вероятно, выйдут из рамки и динамиков и упадут куда‑то между ними.

Убедитесь, что у вас есть оба уплотнителя и что ни один из них не порван и не повреждён.

Если какой‑либо уплотнитель повреждён, это может повлиять на степень защиты от проникновения воды и на уровень вибрационного шума, создаваемого динамиками.

Обратите внимание только на направляющие штыри сверху. Они обеспечивают правильную ориентацию уплотнителей при повторной сборке.

При сборке убедитесь, что провода на динамике находятся внизу, чтобы они свободно входили в этот вырез и не застревали, избегая повреждения проводов или уплотнителей.

После удаления твитеров и динамиков вы готовы извлечь материнскую плату.

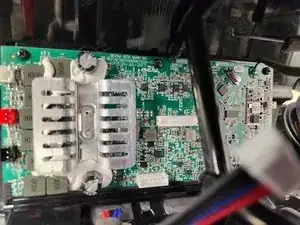

Есть два разъёма типа JST, соединяющих батарею. Снимите их, аккуратно потянув.

Хотя обычно не рекомендуется тянуть за провода таких разъёмов, углы работы внутри этого устройства делают практически невозможным использование монтажной лопатки для более безопасного снятия разъёмов.

Пожалуйста, постарайтесь не повредить провода и не вытянуть их из корпуса разъёма.

Есть четыре ленточных разъёма, соединяющих различные кнопки и входы. Убедитесь, что вы освободили коричневые фиксирующие язычки, подтянув их вверх по бокам, прежде чем аккуратно вынуть ленточные кабели.

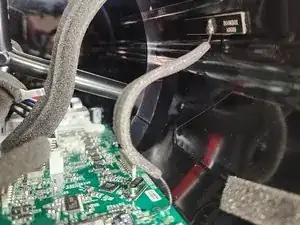

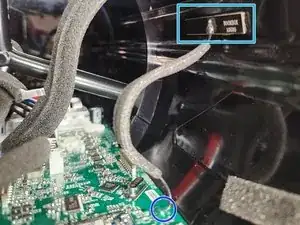

Антенна приклеена к верхней части корпуса двусторонним скотчем. Аккуратно оторвите её, чтобы антенна свободно свисала, оставаясь прикреплённой к материнской плате.

Будьте осторожны: антенна припаяна непосредственно к материнской плате и не подлежит снятию. Это соединение хрупкое и легко может быть нарушено.

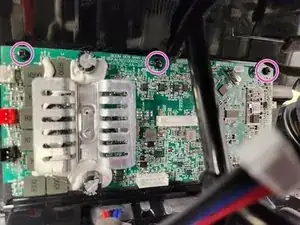

Используя крестовую отвертку Phillips #2, извлеките три винта, фиксирующие верхнюю часть материнской платы.

Держите эти винты отдельно, так как они не совпадают с винтами, используемыми в других шагах.

Эти винты могут находиться под неудобным углом. Попробуйте использовать более короткую или более длинную отвертку, если у вас возникают трудности.

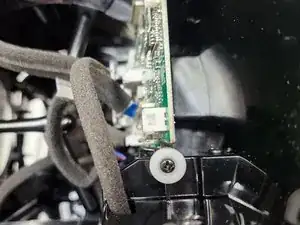

По обеим сторонам материнской платы внизу находится по одному винту с большой белой пластиковой шайбой.

Используя крестовую отвертку Phillips #2, удалите оба этих винта.

Держите эти винты отдельно, так как они не совпадают с винтами, используемыми в других шагах.

После отключения всех кабелей и удаления всех 5 винтов вы готовы извлечь материнскую плату.

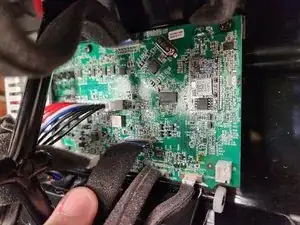

Двумя руками просуньте руки внутрь рамы с любой стороны, где был корпус твитера. Аккуратно, но твердо захватите материнскую плату с обеих сторон и наклоните её вперёд.

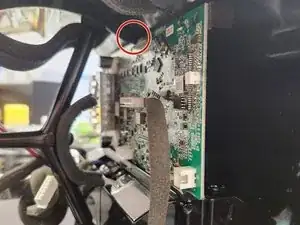

На печатной плате есть выемка, где материнская плата вставляется в ребро корпуса. Материнскую плату нужно осторожно наклонить вперёд, проходя эту выемку.

Когда она наклонится вперёд достаточно, материнская плата может быть извлечена путём подъёма вверх.

Если плата не поддаётся, сосредоточение усилий поочерёдно на одной стороне с мягким покачиванием может помочь ослабить трение, удерживающее плату на месте.
