Замена жёсткого диска DigMedia MusicStore

Выверните шесть винтов Philips #2 с нижней части корпуса.

ОСТОРОЖНО ПРИ СБОРКЕ: Чтобы избежать срыва резьбы при сборке, поворачивайте винты назад медленно, пока не почувствуете, что резьба винта вошла в исходную пластиковую резьбу, и только затем затяните винт нормально, но слегка — вы работаете с пластиком возрастом более 20 лет.

Осторожно раскройте верхнюю и нижнюю половины, чтобы открыть лентопроводящий кабель, соединяющий две части.

Разблокируйте и отсоедините лентовый кабель. Разблокируйте, равномерно потянув фиксатор замка с обеих сторон, параллельно поверхности платы (не поднимайте/не поворачивайте), в направлении лентового кабеля.

Когда этот ZIF (разъём с нулевым усилием вставки) правильно разблокирован, лентовый кабель должен свободно выпадать из гнезда (нет необходимости тянуть его с усилием).

Просто снимите экранирующую крышку RF с устройства.

При установке обратите внимание на 6 вилкообразных защёлок по краю экрана, которые должны войти в исходные посадочные места.

Отсоедините разъём цифрового аудио (красный) и разъём возврата переключателя крышки (синий) от логической платы.

Выверните четыре винта Philips #2, крепящие CD-ROM к шасси.

ОСТОРОЖНО ПРИ СБОРКЕ: Чтобы избежать срыва резьбы при сборке, поворачивайте винты назад медленно, пока не почувствуете, что резьба винта вошла в исходную пластиковую резьбу, и только затем затяните винт нормально, но слегка — вы работаете с пластиком возрастом более 20 лет.

Отсоедините крупный 40-контактный IDE-кабель данных и отсоедините 4-контактный разъём питания ПК от CD-ROM.

Выполните подъём CD-ROM и извлеките его из шасси.

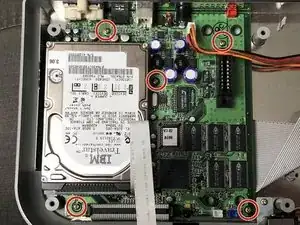

Выверните 5 винтов Philips #2 с логической платы (примечание: эти винты короче предыдущих).

ОСТОРОЖНО ПРИ СБОРКЕ: Чтобы избежать срыва резьбы при сборке, поворачивайте винты назад медленно, пока не почувствуете, что резьба винта вошла в исходную пластиковую резьбу, и только затем затяните винт нормально, но слегка — вы работаете с пластиком возрастом более 20 лет.

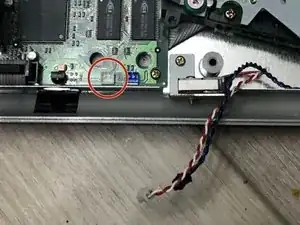

Отсоедините переключатель крышки от логической платы. Если корпус вынимается вместе с разъёмом (оставляя только контакты на плате), аккуратно отделите корпус от разъёма и установите корпус обратно на контакты в исходной ориентации.

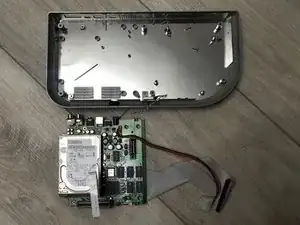

Извлеките логическую плату из шасси.

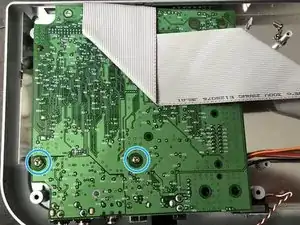

Выверните два винта M3 Philips #2 с логической платы, которые фиксируют жёсткий диск.

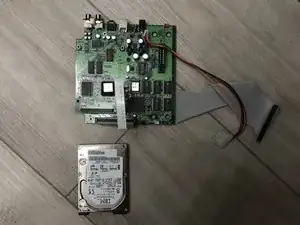

Сдвиньте жёсткий диск из 44-контактного разъёма и снимите диск с платы.

ОСТОРОЖНО: При повторной установке диска уделяйте особое внимание выравниванию контактов с гнездом. В этом стиле IDE-разъёма легко пропустить ряд контактов в любую сторону.
