Замена мембраны кнопок JBL Charge

Убедитесь, что устройство выключено, прежде чем начинать разбирать динамик.

Снимите окантовку с динамика с помощью ломика или металлической лопатки.

Отверткой PH1 открутите все пять винтов длиной 6 мм на крышке батарейного отсека.

Снимите крышку батарейного отсека и отложите её в сторону.

С помощью лопатки аккуратно удалите жидкую изоляционную ленту, которая фиксирует батарею внутри отсека.

Будьте осторожны, чтобы не проткнуть батарею и не повредить провод батареи под жидкой изоляционной лентой.

С помощью лопатки подденьте батарею и извлеките её из устройства.

Поднимите конец батареи, у которого нет провода, и удалите винт PH2 длиной 16 мм, находящийся под батареей.

Обратите внимание на провод, соединяющий батарею с устройством. Попытка полностью вынуть батарею может повредить провод. Не используйте металлическую лопатку для извлечения батареи, это может привести к повреждению.

Отверткой PH2 удалите четыре винта длиной 16 мм из белого пластикового корпуса.

Начиная с угла устройства, где корпус и боковая панель соединяются, используйте заострённую металлическую лопатку, чтобы отщёлкнуть заднюю крышку динамика и разорвать клей в шве.

Проведите металлической лопаткой вдоль шва, чтобы отделить заднюю крышку от остальной части динамика.

Когда задняя крышка откроется, отсоедините три белых разъёма от платы.

Снимите верхнюю крышку.

Удалите винт Phillips длиной 9 мм в углу платы.

Извлеките плату из корпуса, поддев угол платы и выводя её из устройства.

Если плата не выходит, убедитесь, что квадратный компонент на нижней стороне платы проходит мимо кромки динамика.

При сборке убедитесь, что плата полностью установлена и не выступает над своей исходной позицией, так как это может повредить плату.

Отсоедините два белых разъёма с нижней части платы.

Опустите чёрный зажим, удерживающий ленточный кабель.

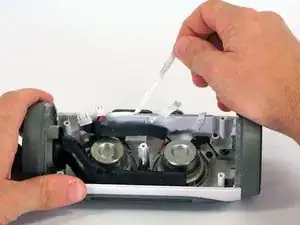

Вытяните ленточный кабель из разъёма, используя синюю язычок.

Снимите плату с устройства.

Найдите кнопки на верхней части устройства. Отлейте белую ленту, расположенную вдоль стороны этой мембраны кнопок.

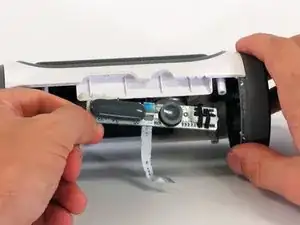

Осторожно извлеките мембрану кнопок. Вы не должны чувствовать существенного сопротивления.
