Замена сабвуфера / динамика JBL Boombox

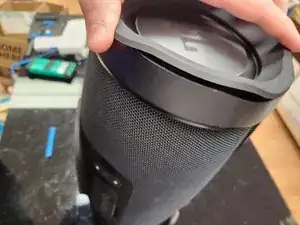

Резиновые кольца на обоих концах держатся только за счёт трения.

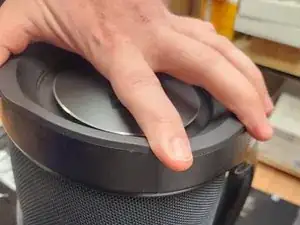

Установите колонку вертикально и нажмите сильно вниз, можно использовать противо‑часовую вращательную манёвр, чтобы снять кольцо.

Учтите, что нужно нажимать ОЧЕНЬ СИЛЬНО, чтобы получить необходимый момент. Вероятно, сильнее, чем Вы сначала думаете.

Используя крестовую отвёртку Phillips #2, снимите по шесть винтов с каждой стороны.

Итого 12 винтов.

Держите эти винты отдельно — они не соответствуют винтам, используемым на других шагах.

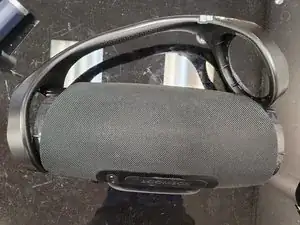

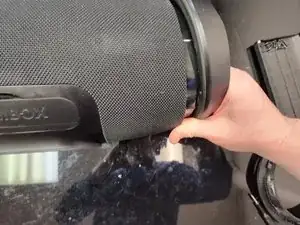

Прикладывая равномерное и сильное давление, приподнимите ручку с одной стороны — она отойдёт от корпуса внизу.

Когда Вы достаточно согнёте ручку, поднимите её вверх, чтобы сдвинуть через выступ на одном конце.

После снятия одной стороны ручка должна легко сниматься без проблем или заеданий.

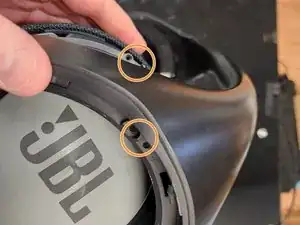

На каждой стороне ручки есть только одно место с двумя отверстиями рядом друг с другом.

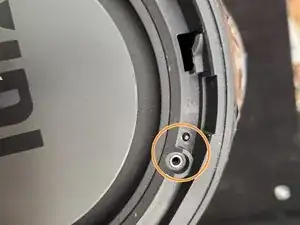

На каждой стороне корпуса есть только одно отверстие для винта с пластиковым направляющим штырём рядом с ним.

Их нужно правильно совмещать. Ручка физически может встать в обоих направлениях, но при неправильном совмещении винты не совпадут и устройство не будет надёжно собрано.

Попытка вкрутить винты не с той стороны или при неправильном положении пластмассового направляющего штыря может повредить корпус устройства.

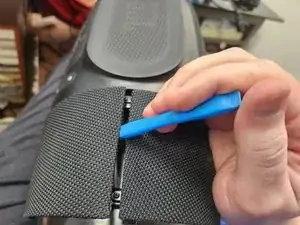

Используя инструмент для вскрытия, подденьте шов в сетчатой крышке снизу, приподнимая заднюю сторону.

При отсутствии инструмента для вскрытия подойдёт плоская отвёртка, столовый нож или любой другой инструмент, способный аккуратно поддеть.

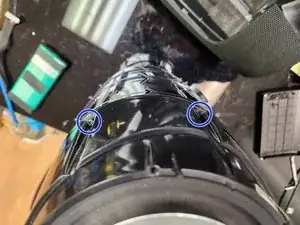

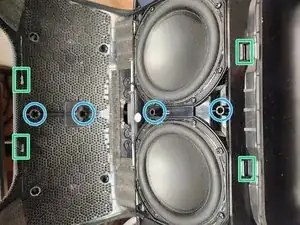

Используя крестовую отвёртку Phillips #1, снимите эти четыре винта.

Держите эти винты отдельно — они не соответствуют винтам, используемым на других шагах.

Используя инструмент для вскрытия, подденьте заднюю часть сетчатой крышки в отмеченном месте, чтобы освободить два защёлкивающихся фиксатора.

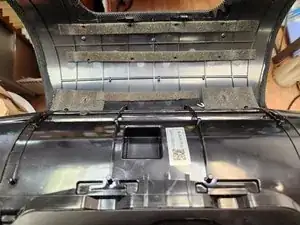

Когда оба фиксатора будут отпущены, задняя крышка должна полностью откинуться назад и полностью открыться.

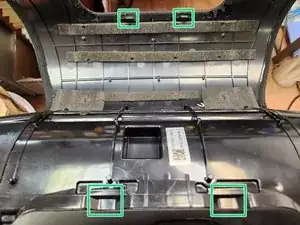

При сборке убедитесь, что эти фиксаторы правильно совмещены. Попытка закрыть их силой при несовпадении может привести к поломке и люфту сетчатой крышки.

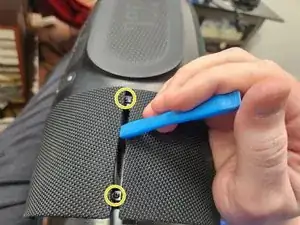

Используя инструмент для вскрытия, подденьте переднюю часть сетчатой крышки в отмеченном месте, чтобы освободить два фиксатора.

Когда оба фиксатора будут отпущены, передняя крышка должна полностью откинуться назад и полностью открыться.

При сборке убедитесь, что эти фиксаторы правильно совмещены. Попытка закрыть их силой при несовпадении может привести к поломке и люфту сетчатой крышки.

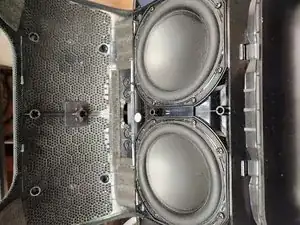

После освобождения передней и задней частей сетчатая крышка должна легко сниматься.

При сборке убедитесь также, что эти штырьки правильно совмещены. Эти штырьки находятся только спереди и не дают сетке касаться динамиков.

Попытка закрыть их силой при несовпадении может привести к искажению звука или повреждению динамиков.

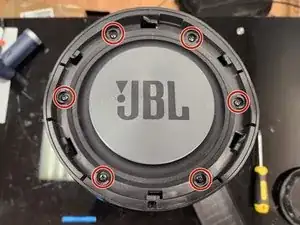

Вокруг каждого корпуса твитера расположены шесть винтов.

К сожалению, из‑за углов невозможно сфотографировать все шесть одновременно. Просто знайте, что они расположены относительно равномерно.

Снимите все шесть винтов с каждой стороны, всего двенадцать.

Держите эти винты отдельно — они не соответствуют винтам, используемым на других шагах.

После снятия винтов не тяните корпус. Твитерные динамики всё ещё физически подключены к плате, и оттягивание корпуса может повредить эти соединения или плату.

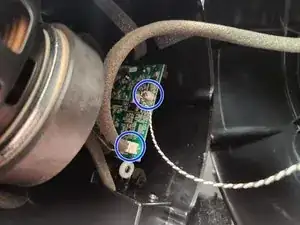

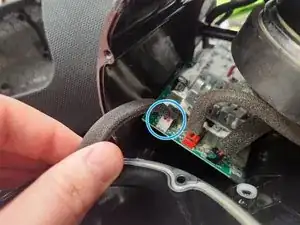

Отделив корпус твитера, аккуратно отключите твитеры.

Слевая сторона имеет только одно соединение для отключения.

Правая сторона имеет два соединения для отключения.

Возможно присутствует клей, например термоклей, фиксирующий эти соединения. В таком случае удалите клей перед отключением, чтобы не повредить провода.

После отключения обеих сторон снятие твитеров завершено.

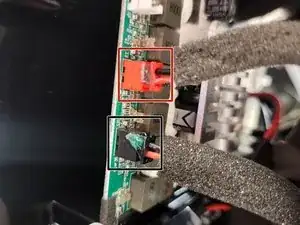

После снятия твитеров отключите два сабвуфера / динамика от материнской платы.

Возможно присутствует клей, например термоклей, фиксирующий эти соединения. В таком случае удалите клей перед отключением, чтобы не повредить провода.

Левый динамик отмечен красным.

Правый динамик отмечен чёрным.

При сборке убедитесь, что подключили правильно — при перепутывании они не подключатся должным образом.

Если по каким‑то причинам у Ваших динамиков нет одинаковой цветовой маркировки, используйте фотографии в руководстве, чтобы убедиться, что разъёмы расположены в правильном порядке, и помните, что у левого динамика кабель короче, а у правого — длиннее.

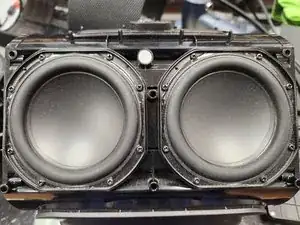

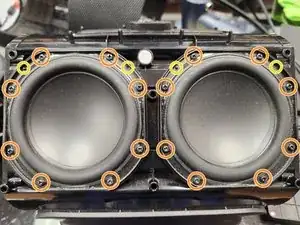

Используя крестовую отвертку Phillips #2, удалите 16 винтов, удерживающих динамики.

Каждый динамик закреплён 8 винтами.

Держите эти винты отдельно, так как они не совпадают с винтами, используемыми в других шагах.

Обратите внимание на направляющие штифты только на верхней стороне. Они обеспечивают правильную ориентацию динамиков при повторной сборке.

Отсоединённые и открученные динамики вставьте руку со стороны, откуда вы снимали корпус высокочастотного излучателя, и аккуратно поднимите их изнутри.

Одной рукой удерживая и приподнимая динамики, другой рукой, находящейся внутри корпуса бумбокса, аккуратно направляйте кабель через отверстие, следя за тем, чтобы он не зацепился и не повредился при извлечении.

Помните: динамик с красным соединением находится слева, а динамик с чёрным соединением — справа.

Если по какой-то причине ваши динамики не промаркированы цветом одинаково, используйте фотографии в руководстве, чтобы убедиться, что штекеры подключены в правильном порядке, и помните, что у левого динамика короткий кабель, а у правого — длинный.

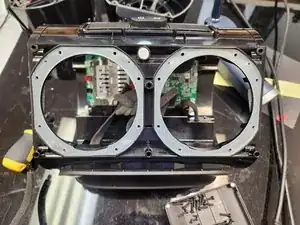

При снятии динамиков уплотнения, вероятно, сместятся с рамки и динамиков и выпадут где‑то между ними.

Убедитесь, что у вас есть оба уплотнения и что ни одно из них не порвано и не повреждено.

Если какое‑либо уплотнение повреждено, это может повлиять на степень защиты устройства от влаги и пыли, а также на возникновение вибрационного шума от динамиков.

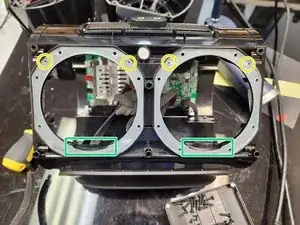

Обратите внимание на направляющие штифты только на верхней стороне. Они обеспечивают правильную ориентацию уплотнений при повторной сборке.

При сборке убедитесь, что провода на динамике направлены вниз, чтобы они плавно вошли в этот вырез и не зацепились, не повредив провода или уплотнения.
