Замена динамиков Insignia NS-B4111

Отключите и извлеките шнур питания. Переверните магнитолу вверх дном.

Удерживайте боковые стороны корпуса и пальцами отщелкните крышку отсека батареек.

Пальцами подденьте и извлеките батарейки.

Снова переверните магнитолу вверх дном. Используя крестовую отвёртку PH1 или плоскую #3, выверните три чёрных винта длиной 14 мм.

Отверните четыре хромированных винта длиной 18 мм крестовой отвёрткой PH1.

Аккуратно отделите нижнюю половину корпуса от верхней.

Основание антенны соединено с материнской платой красным проводом. Этот провод не позволит частям корпуса полностью разъединиться.

Крестовой отвёрткой PH1 отверните 10-мм хромированный винт от основания антенны. Снимите основание антенны с корпуса.

Теперь красный провод будет свободен, и Вы сможете вывести его из паза основания антенны.

Отверните четыре 12,5-мм винта крестовой отвёрткой PH1.

Отверните один длинный 10-мм винт крестовой отвёрткой PH1.

Поверните устройство так, чтобы задняя сторона была обращена к Вам.

Отключите 6-контактный разъём-вилку от его гнезда на материнской плате. Провода на разъёме следующих цветов: бордовый, красный, оранжевый, жёлтый, зелёный и синий.

Если сложно вытянуть разъём пальцами, используйте пинцет.

Аккуратно извлеките ленточный кабель из его разъёма на материнской плате.

Обратите внимание на ориентацию разъёма и ленточного кабеля. Неправильное подключение может вызвать короткое замыкание платы.

Поверните устройство так, чтобы передняя сторона была обращена к Вам.

Отключите 4-контактный разъём от его гнезда на материнской плате. Провода на разъёме следующих цветов: коричневый, красный, оранжевый и жёлтый.

Если сложно вытянуть разъём пальцами, используйте пинцет.

Аккуратно извлеките ленточный кабель из его разъёма.

Обратите внимание на ориентацию разъёма и ленточного кабеля. Неправильная установка разъёма может вызвать короткое замыкание платы.

Извлеките 2-контактный разъём из его гнезда на материнской плате. Провода на этом разъёме чёрного и белого цвета.

Если сложно вытянуть кабель пальцами, используйте пинцет.

Крестовой отвёрткой PH1 отверните четыре 8,5-мм хромированных винта с передней панели.

Снимите переднюю панель с верхней части корпуса.

Следующие инструкции покажут, как заменить левый динамик. Выполните те же действия для замены правого динамика.

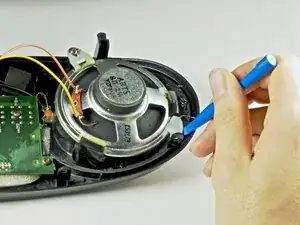

Голубым инструментом для вскрытия соскоблите красный клей с 12-мм хромированного винта.

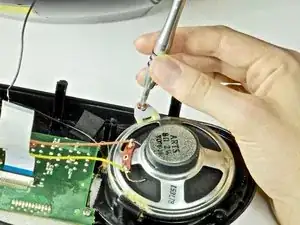

Крестовой отвёрткой PH1 отверните 12-мм хромированный винт, крепящий динамик.

Удалите весь клей с краёв динамика.

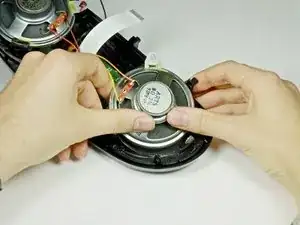

Выдавите динамик из передней панели.

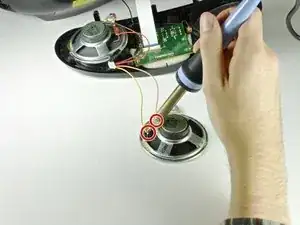

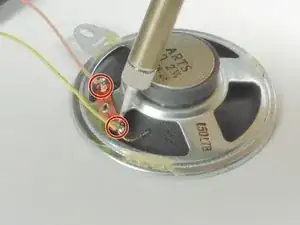

Отпаяйте два провода в указанных точках. Если требуется помощь в пайке, обратитесь к этому руководству.

К динамику припаяны два цветных провода, подключённых к оранжевой пластине: один к положительному (+) выводу, другой — к отрицательному (-) выводу.

На левом динамике (показан) жёлтый провод подключён к положительному (+) выводу, а оранжевый — к отрицательному (-).

На правом динамике (не показан) коричневый провод подключён к положительному (+) выводу, а красный — к отрицательному (-).
