Замена материнской платы Insignia NS-B4111

Открутите четыре винта длиной 12,5 мм крестообразной отверткой PH1.

Открутите один винт длиной 10 мм крестообразной отверткой PH1.

Разверните устройство так, чтобы задняя панель была обращена к Вам.

Отключите шестиконтактный штекерный разъем от его гнезда на материнской плате. Провода на разъеме имеют следующие цвета: бордовый, красный, оранжевый, жёлтый, зелёный и синий.

Используйте пинцет, если трудно вынуть разъём пальцами.

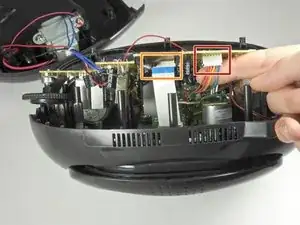

Осторожно выньте ленточный кабель из его гнезда на материнской плате.

Обратите внимание на ориентацию разъёма и ленточного кабеля. Неправильная установка проводов может привести к короткому замыканию платы.

Поверните устройство так, чтобы передняя панель была обращена к Вам.

Отключите четырёхконтактный разъём от его гнезда на материнской плате. Провода на разъёме имеют следующие цвета: коричневый, красный, оранжевый и жёлтый.

Используйте пинцет, если трудно вынуть этот разъём пальцами.

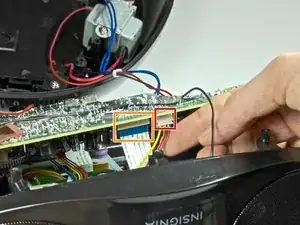

Осторожно выньте ленточный кабель из его гнезда.

Обратите внимание на ориентацию разъёма и ленточного кабеля. Неправильная установка основания может привести к короткому замыканию платы.

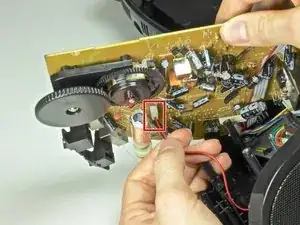

Выньте двухконтактный разъём из его гнезда на материнской плате. Провода на этом разъёме чёрного и белого цвета.

Используйте пинцет, если трудно вынуть этот кабель пальцами.
