Замена экрана Magellan RoadMate 5236T-LM
Замена экрана Magellan RoadMate 5236T-LM может помочь при возникновении проблем, таких как треснувший экран или экран, который неправильно сидит в пластиковом корпусе. Будьте осторожны при отключении кабелей от материнской платы и при нажатии на край экрана. Вы не хотите нанести дополнительный ущерб!
Шаг 1
Поместите устройство экраном вниз на ровную поверхность.
Удалите четыре винта по 5 мм в каждом углу с помощью отвертки Phillips №000.
Шаг 2
Осторожно вставьте пластиковый инструмент для открытия в шов вдоль боковой стороны устройства.
Проведите инструментом вдоль шва, чтобы отщелкнуть переднюю и заднюю крышки.
Шаг 3
Шлейф соединяет экран с материнской платой через разъем ZIF. Удалите скотч, накрывающий место соединения разъема ZIF с материнской платой.
Используйте пинцет, чтобы отключить разъем ZIF от материнской платы.
Разъем ZIF может отсоединиться от материнской платы при удалении скотча.
Шаг 4
Поместите переднюю панель на ровную поверхность экраном вниз.

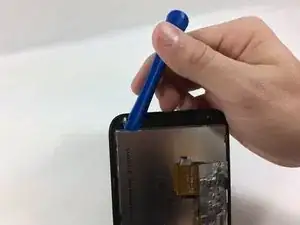

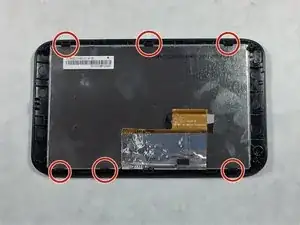

Используя пластиковый инструмент для открытия, аккуратно приподнимите каждый из 6 крепежных зажимов, чтобы освободить экран от пластикового корпуса.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
