Замена динамика Magellan RoadMate 5120-LMTX
Процесс извлечения динамика легко выполнить. Устройство содержит провода, которые могут быть повреждены, если вы не будете осторожны при вскрытии корпуса. Некоторые провода закреплены лентой. Убедитесь, что вы сохранили ленту или имейте запасную, чтобы можно было прикрепить её при сборке RoadMate.
Шаг 1
Перед началом выключите Magellan RoadMate.
Снимите шесть винтов Phillips #00 длиной 5 мм с задней панели устройства.
Шаг 2
Подденьте заднюю крышку пластиковым инструментом для вскрытия лишь настолько, чтобы увидеть место крепления динамика к плате.
Не открывайте заднюю крышку полностью — вы рискуете повредить провод динамика.
Используйте лопатку, чтобы отсоединить разъём динамика от материнской платы.
Шаг 3

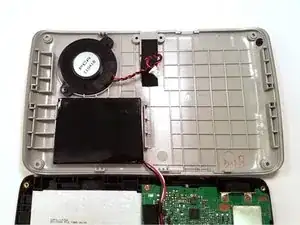

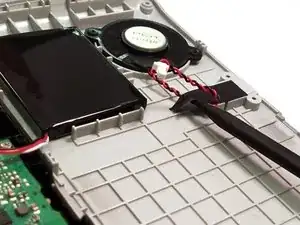

Откройте устройство и снимите ленту с провода динамика с помощью лопатки.
Шаг 4

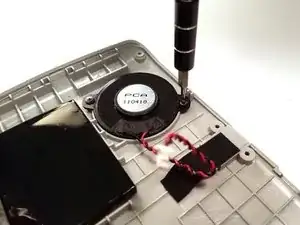

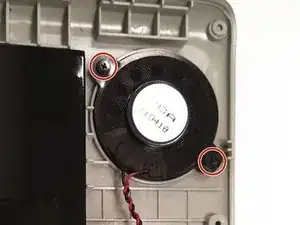

Удалите два винта Phillips #00 длиной 4 мм, удерживающие сборку динамика, и извлеките динамик.
Заключение
Чтобы собрать устройство обратно, выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
