Замена материнской платы Magellan RoadMate 5250T-LM
В этом руководстве показано, как снять и заменить материнскую плату внутри вашего Magellan Roadmate 5250T-LM. Полезно знать, как паять, прежде чем пытаться выполнить эту замену. Чтобы снять материнскую плату, необходимо отпаять ее от батареи и динамиков. После этого вам нужно будет припаять новую материнскую плату обратно к батарее и динамикам.
Шаг 1

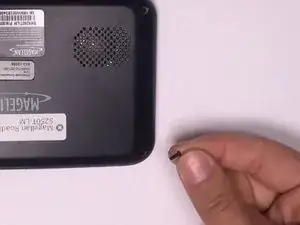

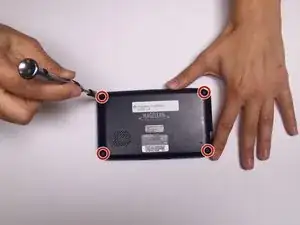

Удалите все четыре винта размером 5 мм с задней стороны устройства с помощью отвертки с крестовым шлицем размером 000.
Шаг 2

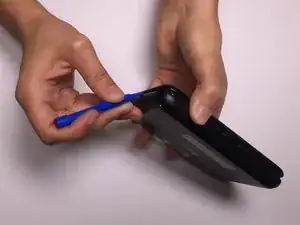

Откройте корпус устройства, используя пластиковую лопатку.
Шаг 3

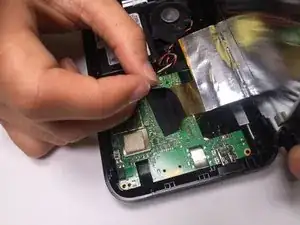

Снимите скотч, закрывающий разъем дисплея на верхней части материнской платы.
Используйте нейлоновую лопатку, чтобы поднять черный зажим на ZIF-разъеме.
Вытяните шлейф с помощью пинцета.
Шлейф может выпасть сразу после удаления скотча.
Шаг 4

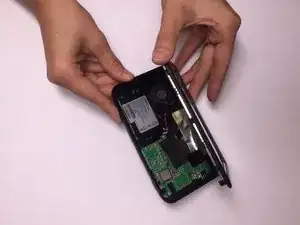

Извлеките материнскую плату из устройства, открутив все три винта размером 4 мм, соединяющих ее с корпусом, с помощью отвертки с крестовым шлицем размером 000.
Шаг 5

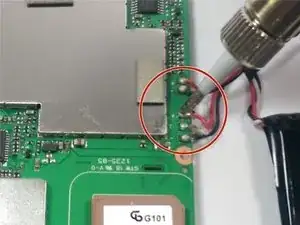

Отсоедините оригинальную батарею от материнской платы и динамика, отпаивая все пять проводов, которые соединяют их с материнской платой.
Нажмите здесь, чтобы посетить руководство iFixit по пайке.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
