Замена динамика Magellan RoadMate 5265T-LMB

Разместите устройство на ровной поверхности экраном вниз.

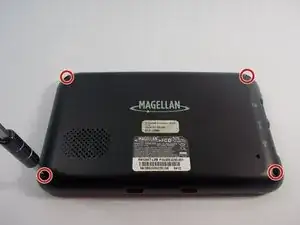

Снимите винты в четырёх углах устройства с помощью крестовой отвертки размера 0.

Следите за расположением винтов. Магнитный проектный коврик отлично для этого подходит.

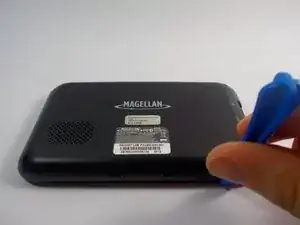

Используя пластиковый инструмент для вскрытия, аккуратно разведите переднюю и заднюю панели корпуса по краям устройства. При этом защёлки будут аккуратно отпираться, позволяя разделить переднюю и заднюю панели корпуса.

Существует шлейф, который по-прежнему соединяет переднюю панель с материнской платой.

Шлейф подключён к материнской плате через разъём ZIF (разъём с нулевым усилием вставки).

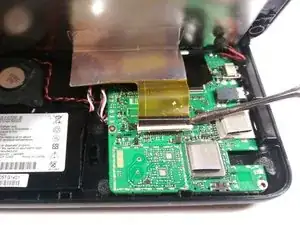

Используя нейлоновую или металлическую лопатку, аккуратно приподнимите язычок разъёма ZIF и извлеките шлейф. Это позволит отделить переднюю панель от материнской платы.

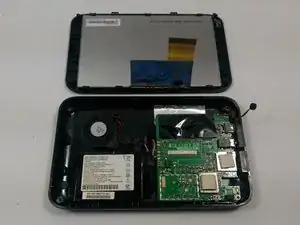

Аккуратно отведите переднюю панель в сторону и положите её на рабочую поверхность.

Убедитесь, что задняя панель лежит на ровной поверхности открытой стороной вверх.

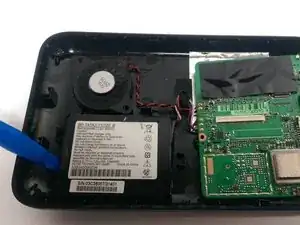

Используя пластиковый инструмент для вскрытия, аккуратно приподнимите аккумулятор, чтобы разорвать клей, которым он приклеен к задней панели.

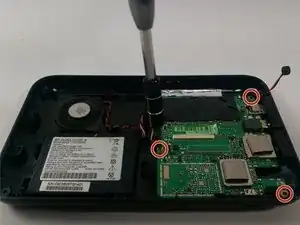

Открутите три винта, удерживающие материнскую плату и динамики на месте. Используйте крестовую отвертку размера 0.

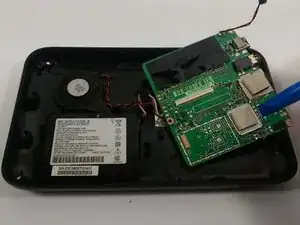

Теперь вы можете вынуть материнскую плату, динамик и аккумулятор как единый блок из задней панели.

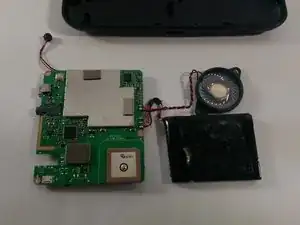

Переверните эти компоненты и аккуратно положите их на рабочую поверхность так, чтобы была видна задняя часть материнской платы.

При осмотре задней стороны материнской платы вы увидите два провода, соединяющие её с динамиком. Оба этих провода припаяны к самой материнской плате, поэтому для их снятия потребуется паяльник.

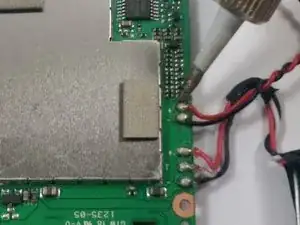

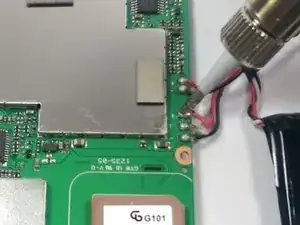

С помощью паяльника аккуратно отпаяйте оба провода, чтобы отделить динамик от материнской платы.
