Замена корпуса Magellan RoadMate 5265T-LMB

Поместите устройство на ровную поверхность экрана вниз.

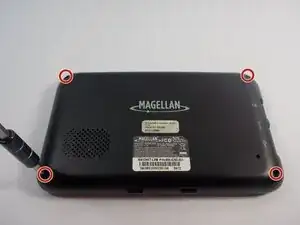

Удалите винты в четырех углах устройства с помощью отвертки с крестовой головкой размера 0.

Убедитесь, что вы помните, куда кладете винты. Магнитный коврик для проектов отлично подойдет для этого.

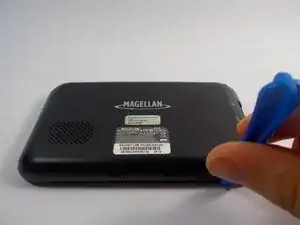

Используя пластиковый инструмент для открытия, аккуратно подденьте переднюю и заднюю панели корпуса по краям устройства. При этом защелки будут аккуратно поданы, что позволит вам разделить передний и задний корпуса.

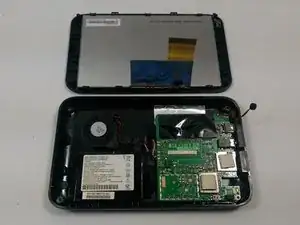

Существует шлейф, который все еще соединяет переднюю панель с материнской платой.

Шлейф подключен к материнской плате с помощью разъема ZIF (безвынужденно-вставного разъема).

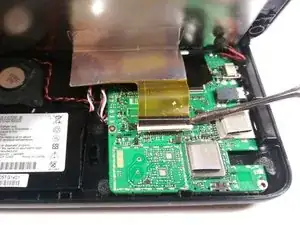

Используя нейлоновую или металлическую лопатку, аккуратно поднимите язычок разъема ZIF и снимите шлейф. Это позволит вам отделить переднюю панель от материнской платы.

Аккуратно оттяните переднюю панель и положите ее на рабочую поверхность.

Убедитесь, что задняя панель лежит на ровной поверхности, открытая сторона вверх.

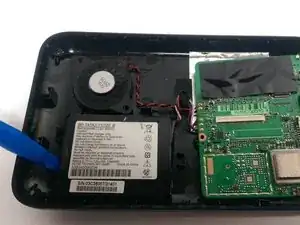

Используя пластиковый инструмент для открытия, осторожно поднимите аккумулятор, чтобы разорвать клей, связывающий его с задней панелью.

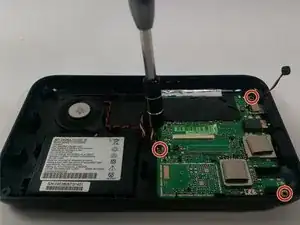

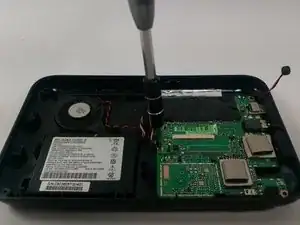

Открутите три винта, удерживающие материнскую плату и динамики на месте. Используйте отвертку с крестовой головкой размера 0.

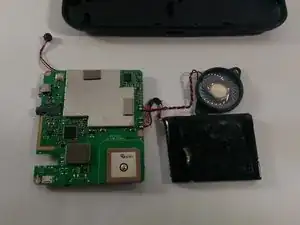

Теперь вы можете снять материнскую плату, динамик и аккумулятор как единое целое из задней панели.

Переверните эти компоненты и осторожно положите их на рабочую поверхность так, чтобы была видна задняя сторона материнской платы.
