Замена материнской платы Magellan RoadMate 5265T-LMB

Уложите устройство на ровную поверхность экраном вниз.

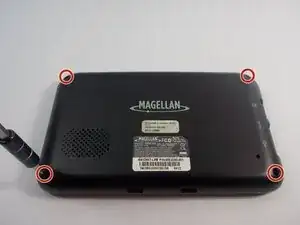

Удалите винты в четырех углах устройства с помощью отвертки с крестообразным лезвием размером 0.

Убедитесь, что вы отслеживаете, куда положили винты. Магнитная подставка для проектов отлично подходит для этого.

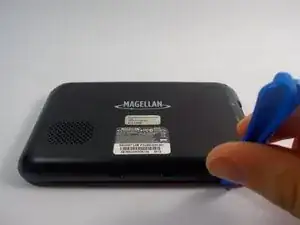

Используя пластиковый инструмент для открытия, аккуратно подденьте переднюю и заднюю панели вокруг краев устройства. Во время этого процесса зажимы будут аккуратно разъединены, что позволит вам отделить передние и задние панели.

Существует шлейф, который все еще соединяет переднюю панель с материнской платой.

Шлейф присоединен к материнской плате с помощью разъема ZIF (без усилия при установке).

Используя нейлоновую или металлическую лопатку, осторожно поднимите язычок разъема ZIF и удалите шлейф. Это позволит вам отделить переднюю панель от материнской платы.

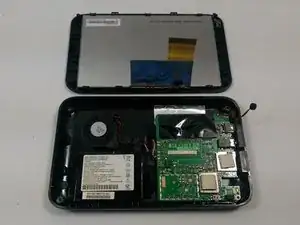

Аккуратно отодвиньте переднюю панель и положите ее на рабочую поверхность.

Убедитесь, что задняя панель лежит на ровной поверхности, открытой стороной вверх.

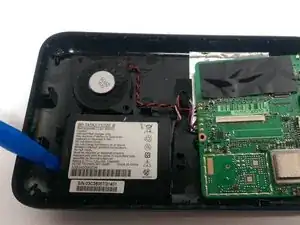

Используя пластиковый инструмент для открытия, аккуратно подденьте батарею, чтобы разорвать клей, который склеивает ее с задней панелью.

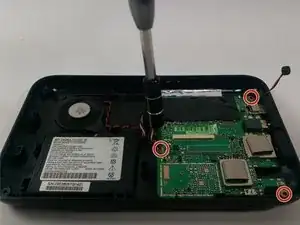

Открутите три винта, удерживающие материнскую плату и динамики на месте. Используйте отвертку с крестообразным лезвием размером 0.

Теперь вы можете удалить материнскую плату, динамик и батарею как единое целое из задней панели.

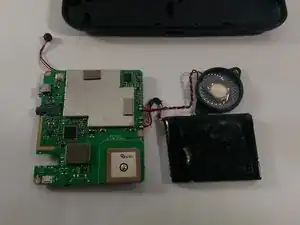

Переверните эти компоненты и аккуратно положите их на рабочую поверхность, чтобы задняя сторона материнской платы была видна.

При осмотре задней стороны материнской платы вы сможете увидеть пять проводов, соединяющих батарею и динамик с самой материнской платой. Все эти провода припаены к материнской плате, поэтому необходимо будет использовать паяльник для их удаления.

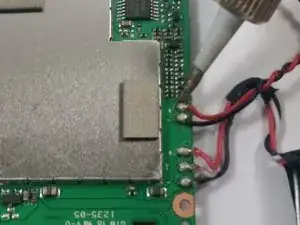

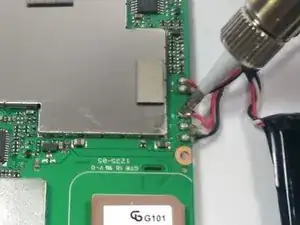

Используя паяльник, аккуратно отпаивайте все пять проводов, чтобы отделить материнскую плату от
