Замена экрана Magellan RoadMate 5120-LMTX

Электроника

Для снятия экрана необходимо сначала удалить множество других компонентов. Это не сложно, но может занять много времени. Обратите внимание, что существуют винты разных размеров, и позаботьтесь о том, чтобы они оставались раздельно, чтобы правильно использовать их при сборке. Сохраните все ленты, использованные для удержания проводов динамика, и будьте осторожны при открытии устройства, поскольку есть провод, который можно легко повредить.

Шаг 1

Выключите Magellan RoadMate перед началом.

Удалите шесть винтов Phillips #00 размером 5 мм с задней стороны устройства.

Шаг 2

Приподнимите заднюю крышку пластиковым инструментом достаточно, чтобы увидеть, где динамик подключен к материнской плате.

Не открывайте заднюю крышку полностью, иначе вы рискуете повредить провод динамика.

Используйте лопатку, чтобы отсоединить соединение динамика от материнской платы.

Шаг 3

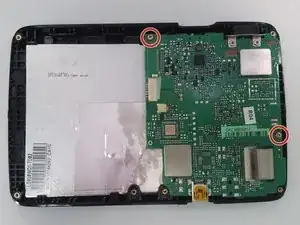

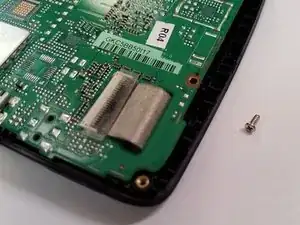

Необходимо удалить два винта Phillips #00 размером 5 мм с материнской платы.

Шаг 4

Некоторые устройства могут иметь кусок ленты или пластика над защелкой шлейфа. Если ваше устройство имеет это, удалите его перед продолжением.

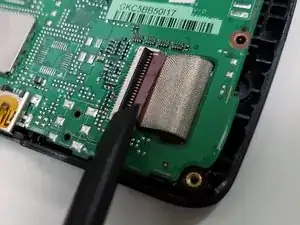

Осторожно поднимите черную защелку шлейфа вверх с помощью лопатки или другого подобного инструмента.

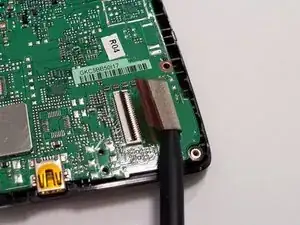

Как только защелка шлейфа открыта, вставьте заостренный конец лопатки или другого подобного инструмента под шлейф.

Медленно вытяните шлейф в прямом и ровном положении относительно защелки.

Шаг 5

Будьте осторожны, чтобы не прикоснуться к любым электрическим компонентам на материнской плате, так как это может привести к повреждениям.

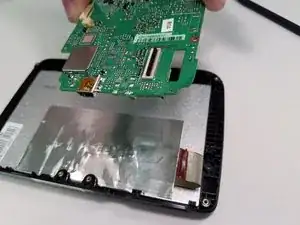

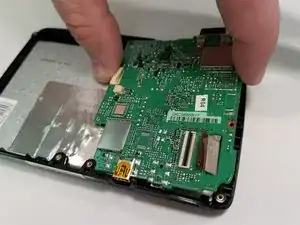

Осторожно поднимите материнскую плату из пластикового корпуса за края, направляя шлейф через слот.

Разместите материнскую плату на безопасной не проводящей поверхности, предпочтительно на антистатическом коврике.

Шаг 6

Перевод руководства с ifixit.com
