Замена батареи Magellan RoadMate 5265T-LMB

Поместите устройство на ровную поверхность экраном вниз.

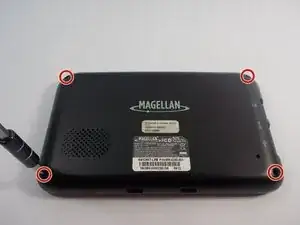

Снимите винты на четырех углах устройства с помощью отвертки Phillips, размер 0.

Обязательно следите за тем, где вы кладете винты. Магнитный проектный коврик хорошо подходит для этого.

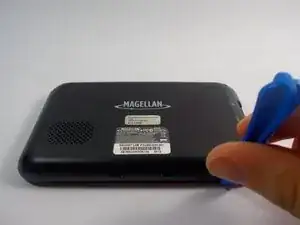

С использованием пластикового инструмента для открывания аккуратно подденьте переднюю и заднюю панели вдоль краев устройства. При этом зажимы будут слегка разъединены, что позволит вам разделить переднюю и заднюю крышки.

Существует кабель-лента, который все еще соединяет переднюю панель с материнской платой.

Кабель-лента подключен к материнской плате с помощью разъема ZIF (безвставной разъем).

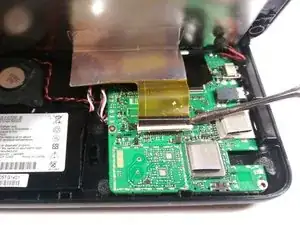

С помощью нейлоновой или металлической лопатки аккуратно поднимите вкладку разъема ZIF и извлеките кабель-ленту. Это позволит вам отделить переднюю панель от материнской платы.

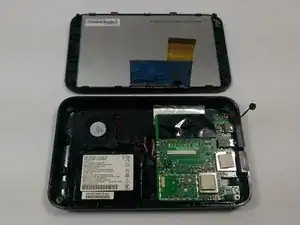

Осторожно отодвиньте переднюю панель и положите ее на ваше рабочее место.

Убедитесь, что задняя панель лежит на ровной поверхности открытой стороной вверх.

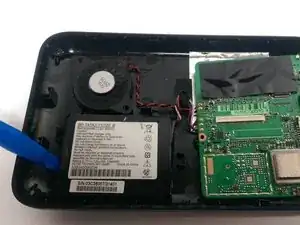

Используя пластиковый инструмент для открывания, аккуратно поднимите батарею, чтобы разорвать клей, связывающий ее с задней панелью.

Открутите три винта, удерживающие материнскую плату и динамики на месте. Используйте отвертку Phillips размером 0.

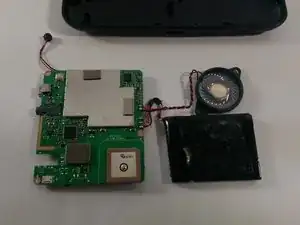

Теперь вы можете извлечь материнскую плату, динамики и батарею как одно целое из задней панели.

Переверните эти компоненты и аккуратно положите их на ваше рабочее место, чтобы задняя сторона материнской платы была видна.

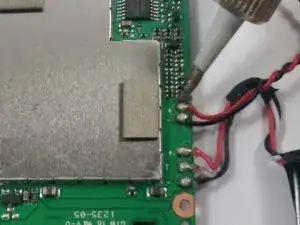

При осмотре задней стороны материнской платы вы сможете увидеть три провода, соединяющие ее с батареей. Все эти провода припаяны к самой материнской плате, поэтому потребуется паяльник для их удаления.

С помощью паяльника аккуратно отпая

Перевод руководства с ifixit.com
