Замена антенны Magellan RoadMate 5120-LMTX

Перед началом полностью выключите Magellan RoadMate.

Снимите шесть винтов Phillips #00 длиной 5 мм с задней панели устройства.

Отогните заднюю крышку с помощью пластикового инструмента только настолько, чтобы увидеть, где динамик подключён к плате.

Не открывайте заднюю крышку полностью — вы рискуете повредить провод динамика.

Используйте лопатку, чтобы отключить разъём динамика от платы.

На плате находятся два винта Phillips #00 длиной 5 мм, которые необходимо удалить.

Некоторые устройства могут иметь кусочек ленты или пластика над защёлкой ленточного кабеля. Если у вашего устройства это есть, удалите его перед продолжением.

Осторожно приподнимите чёрную защёлку ленточного кабеля вверх с помощью лопатки или аналогичного инструмента.

После открывания защёлки вставьте заострённый конец лопатки или аналогичного инструмента под ленточный кабель.

Медленно вытяните ленточный кабель прямым, ровным движением относительно защёлки.

Осторожно: не прикасайтесь к электрическим компонентам на плате, это может привести к их повреждению.

Осторожно выньте плату из пластикового корпуса за края, направляя ленточный кабель через прорезь.

Поместите плату на безопасную непроводящую поверхность, желательно на антистатический коврик.

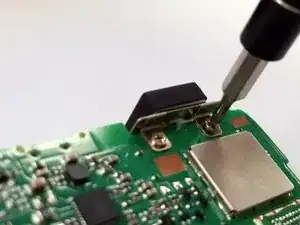

Снимите два винта Phillips #00 длиной 2.4 мм, которые крепят антенну к плате.

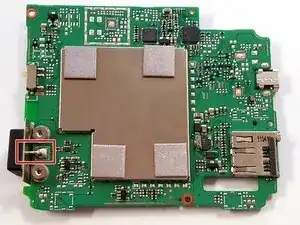

Переверните плату и найдите припаянное соединение антенны.

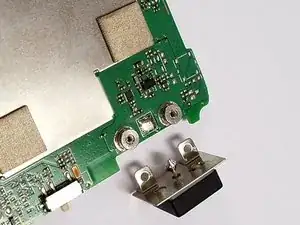

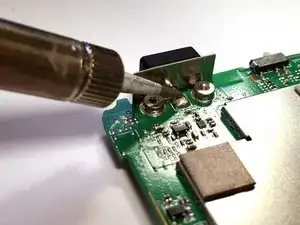

Расплавьте существующий припой наконечником паяльника, слегка потянув за антенну. Антенна должна легко отойти.

При сборке устройства прикрепите новую антенну к плате с помощью двух винтов Phillips #00 длиной 2.4 мм перед пайкой. Это поможет правильно совместить детали и упростит пайку.
