Замена экрана Magellan RoadMate 5265T-LMB

Поместите устройство на ровную поверхность экраном вниз.

Снимите винты в четырех углах устройства с помощью отвертки с крестовым наконечником, размер 0.

Обязательно следите за тем, где вы оставляете винты. Магнитная подложка для проекта отлично подходит для этого.

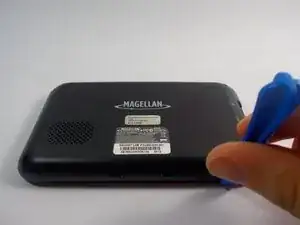

Используя пластиковый инструмент открытия, аккуратно подденьте переднюю и заднюю панели вокруг краев устройства. При этом зажимы слегка освобождаются, что позволяет вам разделить переднюю и заднюю панели.

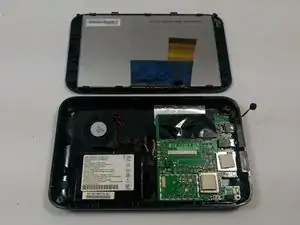

Существует шлейф, который все еще соединяет переднюю панель с материнской платой.

Шлейф соединен с материнской платой с помощью ZIF (Zero Insertion Force) разъема.

Используя нейлоновую или металлическую лопатку, аккуратно поднимите язычок ZIF-разъема и снимите шлейф. Это позволит вам отделить переднюю панель от материнской платы.

Аккуратно отогните переднюю панель и положите ее на рабочую поверхность.

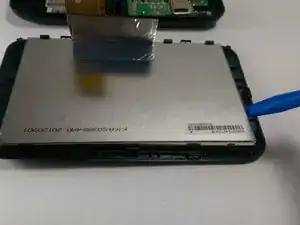

Используйте пластиковый инструмент открытия, чтобы отжать зажимы корпуса, которые фиксируют экран на месте.

Нажимая с легким давлением на эти зажимы, вы сможете безопасно снять экран с передней панели.

После снятия экрана аккуратно положите его на рабочую поверхность.
