Замена материнской платы Magellan RoadMate 2120T-LM
Этот гид проведет вас через шаги по замене внутренней батареи для Magellan RoadMate 2120T-LM. Перед началом убедитесь, что новая батарея поддерживается устройством.
Шаг 1
Переверните GPS на его заднюю сторону и удалите шесть винтов Phillips #1 диаметром 3 мм.
Шаг 2
Подденьте заднюю панель черной лопаткой.
Шаг 3
Отключите кабели батареи и динамика от материнской платы в указанных местах.
Шаг 4
Используйте лопатку для удаления батареи с задней панели.
По возможности, постарайтесь использовать обычную нейлоновую лопатку, прежде чем прибегать к металлической. Металлические лопатки значительно острее и могут случайно проколоть батарею.
Существует сильный клей, удерживающий батарею к задней панели.
Этот шаг не является обязательным для замены других компонентов.
Шаг 5

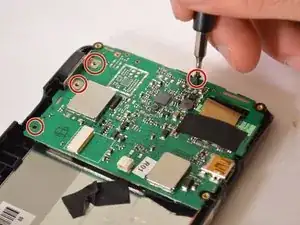

Удалите четыре винта Phillips #1 диаметром 3 мм с материнской платы.
На картинке три из четырех винтов уже удалены.
Шаг 6

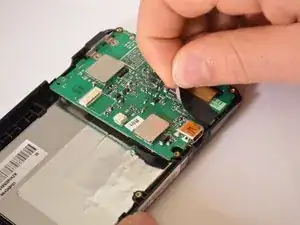

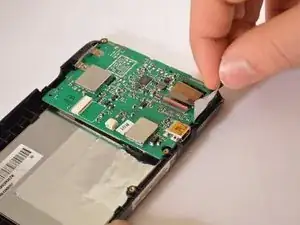

Удалите черную ленту, закрывающую соединительный шлейф для сенсорного экрана.
Шаг 7

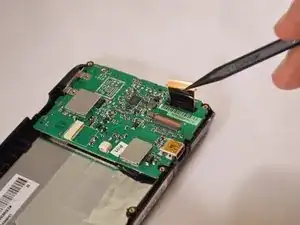

Поднимите коричневый язычок, удерживающий шлейф.
На этой картинке коричневый язычок уже приподнят.

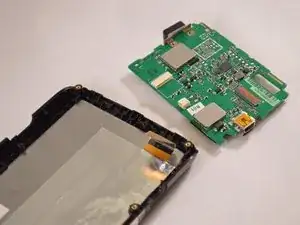

Поднимите материнскую плату и удалите ее из устройства.
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
